AV VIỆT NAM HOÀN THIỆN HỆ THỐNG LINE ARRAY CAF CHUYÊN NGHIỆP TẠI TRUNG TÂM BỒI DƯỠNG CHÍNH TRỊ QUẬN – HÀ NỘI

AV Việt Nam vừa hoàn thiện, căn chỉnh và bàn giao hệ thống âm thanh hội trường Line Array CAF tại một Trung tâm Bồi dưỡng Chính trị cấp quận tại Hà Nội.

Đây là hệ thống được AV Việt Nam triển khai đồng bộ từ loa Line Array, loa siêu trầm, hệ thống khuếch đại công suất, micro không dây, mixer digital đến tủ máy và toàn bộ công tác lắp đặt – căn chỉnh kỹ thuật.

Cấu hình nổi bật với 12 loa Line Array CAF VR-210, 4 loa siêu trầm đôi CAF CA-218S, hệ thống ampli công suất CAF và bàn mixer digital Midas M32R Live, đáp ứng đồng thời các nhu cầu hội nghị, hội thảo, đào tạo, phát biểu, văn nghệ và biểu diễn sân khấu.


1. 12 loa Line Array CAF VR-210 – hệ thống âm thanh chính của hội trường

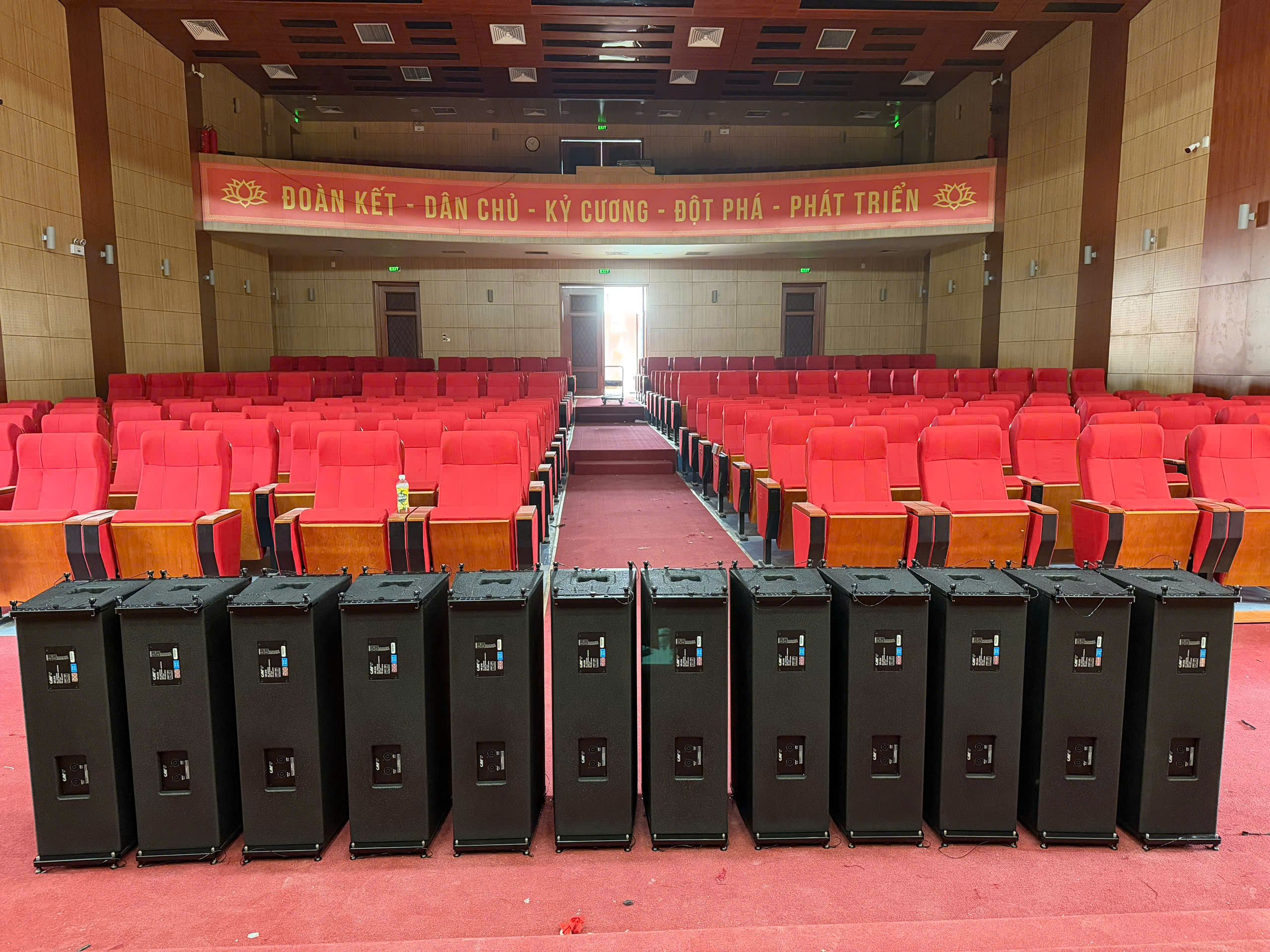

Trung tâm được trang bị tổng cộng 12 loa Line Array CAF VR-210, bố trí thành hai cụm array ở hai bên sân khấu.

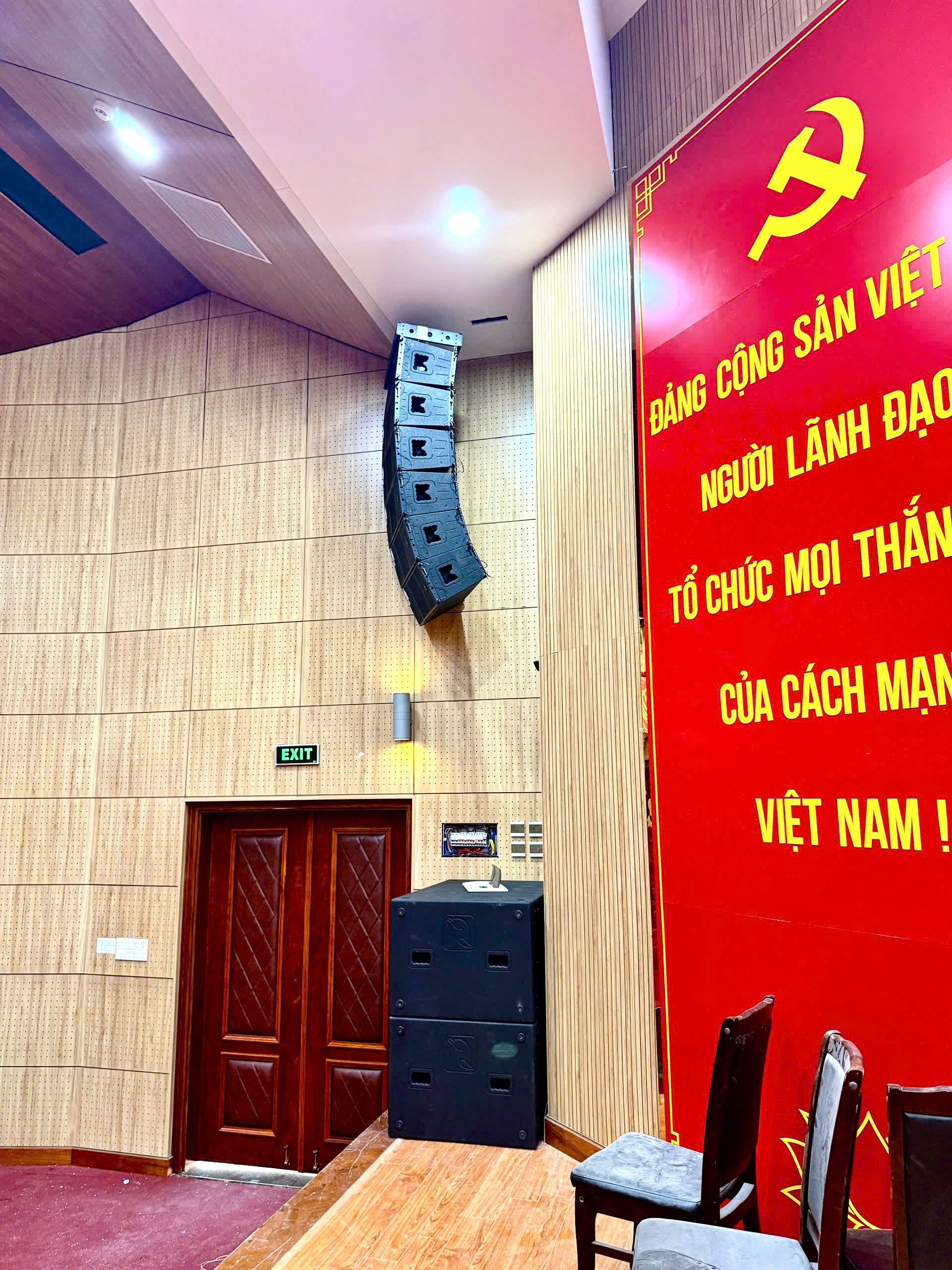

Qua hình ảnh hoàn thiện có thể thấy các cụm loa được treo cao, hướng trực tiếp về khu vực khán giả. Đây là phương án phù hợp với đặc điểm hội trường có chiều sâu lớn, yêu cầu âm thanh không chỉ mạnh ở những hàng ghế phía trước mà còn phải duy trì độ rõ và mức âm hợp lý về phía cuối phòng.

So với việc sử dụng một số lượng nhỏ loa full-range công suất lớn, cấu hình Line Array cho phép đội ngũ kỹ thuật chủ động hơn trong việc kiểm soát hướng phủ theo phương đứng, góc nghiêng giữa các module và vùng khán giả cần phục vụ.

Mục tiêu cuối cùng không phải đơn thuần là “âm thanh thật lớn”, mà là âm thanh rõ ràng và đồng đều trên toàn bộ khu vực ghế ngồi.


2. Hệ thống 4 loa siêu trầm đôi CAF CA-218S

Để bổ sung năng lượng cho dải tần thấp, hệ thống sử dụng 4 loa siêu trầm CAF CA-218S.

Đây là cấu hình subwoofer đôi, được bố trí tại khu vực sân khấu để tạo nền trầm mạnh cho các chương trình văn nghệ, biểu diễn, trình chiếu multimedia và những nội dung cần khả năng tái tạo âm nhạc đầy đủ hơn.

Trong các chương trình hội nghị hoặc phát biểu, hệ thống có thể được vận hành và xử lý theo cấu hình phù hợp với giọng nói. Khi chuyển sang biểu diễn văn nghệ, hệ thống subwoofer sẽ giúp mở rộng đáng kể khả năng tái tạo dải thấp.

Nhờ vậy, cùng một hệ thống có thể đáp ứng linh hoạt nhiều mục đích sử dụng khác nhau của hội trường.


3. Hệ thống khuếch đại CAF đồng bộ – công suất lớn và dự trữ cao

Một hệ thống loa tốt chỉ có thể phát huy hết khả năng khi được phối ghép với amplification phù hợp.

AV Việt Nam đã xây dựng hệ thống khuếch đại CAF gồm:

03 ampli công suất 4 kênh CAF X4-1500
02 ampli công suất 2 kênh CAF X2-1800
01 ampli công suất CAF EX2002

Trong đó, CAF EX2002 là một trong những model công suất mạnh thuộc thế hệ EX Series mới của CAF, sử dụng nền tảng Class I 2 kênh, được lựa chọn cho những vị trí cần khả năng khuếch đại và dự trữ công suất lớn.

Việc sử dụng nhiều ampli theo từng nhiệm vụ thay vì gom toàn bộ hệ thống vào một cấu hình đơn giản giúp kỹ thuật viên phân bổ công suất phù hợp cho từng nhóm loa và xây dựng hệ thống có tính chuyên nghiệp cao hơn.


4. CAF EX2002 – bổ sung sức mạnh cho hệ thống

EX2002 là điểm đáng chú ý trong rack công suất của dự án lần này.

Model có công suất công bố 2 × 2000W tại 8Ω, đồng thời có khả năng cung cấp mức công suất cao hơn ở tải thấp theo điều kiện đo của nhà sản xuất.

Đối với hệ thống hội trường quy mô lớn, headroom của amplification rất quan trọng. Một hệ thống được lựa chọn ampli phù hợp không chỉ nhằm đạt âm lượng lớn mà còn để xử lý tốt những đỉnh tín hiệu tức thời của chương trình.

Kết hợp EX2002 với X4-1500 và X2-1800 giúp hình thành một hệ thống amplification CAF đồng bộ, phục vụ toàn bộ cấu hình loa chính và subwoofer của công trình.

5. 10 bộ micro không dây CAF U600-HA2 – phục vụ hội nghị và sân khấu

Hội trường được trang bị tới 10 bộ micro không dây CAF U600-HA2.

Số lượng micro lớn giúp hệ thống đáp ứng linh hoạt nhiều tình huống: phát biểu, hội nghị, đào tạo, giao lưu, chương trình văn nghệ hay các hoạt động sân khấu có nhiều người tham gia.

Đối với một hội trường đa năng, hệ thống micro không dây không chỉ cần chất lượng thu âm tốt mà còn phải được thiết kế về tần số, vị trí anten, gain structure và DSP để nhiều micro có thể cùng hoạt động trong một hệ thống âm thanh lớn.

Đây cũng là phần cần kinh nghiệm căn chỉnh thực tế của đội ngũ kỹ thuật sau khi toàn bộ thiết bị đã được lắp đặt.

6. Midas M32R Live – trung tâm điều khiển của toàn hệ thống

Trung tâm xử lý và mixing của dự án sử dụng Midas M32R Live – bàn mixer digital chuyên nghiệp rất quen thuộc trong các hệ thống biểu diễn, hội trường và sự kiện.

Mixer digital cho phép kỹ thuật viên quản lý chi tiết từng nguồn tín hiệu, thiết lập EQ, dynamics, routing, bus, effect và nhiều cấu hình vận hành khác nhau.

Đối với hội trường đa chức năng, đây là lợi thế đáng kể. Kỹ thuật viên có thể xây dựng các cấu hình phù hợp cho từng mục đích như hội nghị – phát biểu – văn nghệ – biểu diễn, thay vì phải thiết lập lại toàn bộ hệ thống từ đầu mỗi khi thay đổi chương trình.

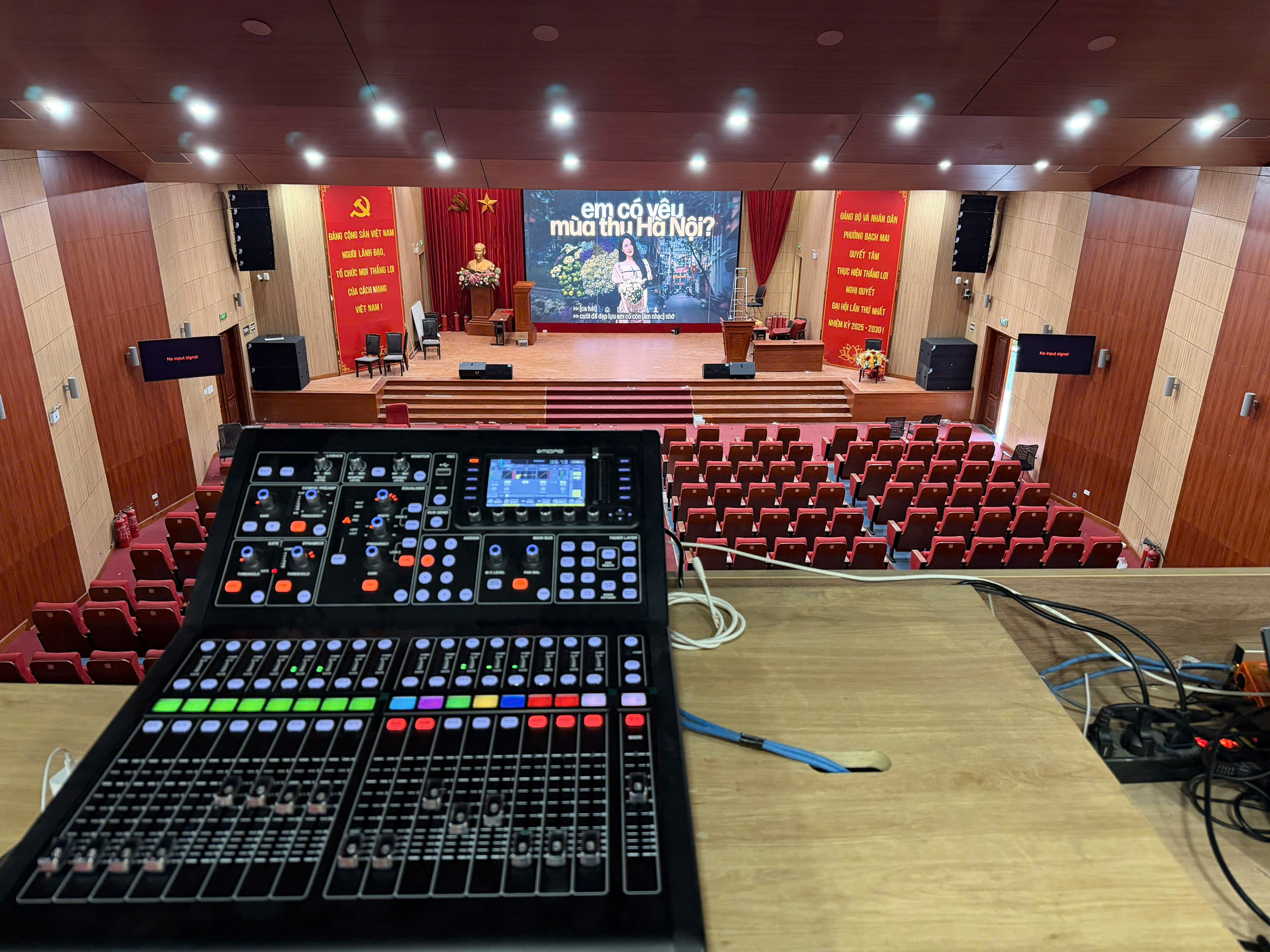

Từ vị trí phòng điều khiển phía cuối hội trường, người vận hành có thể trực tiếp nghe, quan sát sân khấu và kiểm soát toàn bộ chương trình.

7. Không chỉ lắp thiết bị – quan trọng nhất là tính toán và căn chỉnh hệ thống

Một hệ thống Line Array không thể đạt hiệu quả chỉ bằng việc treo nhiều loa lên cao.

Trước khi hoàn thiện, đội ngũ kỹ thuật AV Việt Nam phải tính toán phương án bố trí loa dựa trên kích thước hội trường, vị trí sân khấu, chiều cao treo, khoảng cách tới khán giả và khu vực ghế ngồi cần phủ âm.

Sau khi lắp đặt là quá trình kiểm tra từng đường tín hiệu, cân chỉnh gain, crossover, EQ, delay, limiter và cân bằng mức âm giữa các khu vực.

Đặc biệt với hai cụm Line Array gồm tổng cộng 12 module, góc treo và hướng phủ của từng cụm ảnh hưởng trực tiếp đến khả năng phân bố âm thanh trong hội trường.

Mục tiêu của AV Việt Nam là tạo ra hệ thống không chỉ mạnh mà phải rõ, kiểm soát tốt và phù hợp với công năng thực tế của công trình.

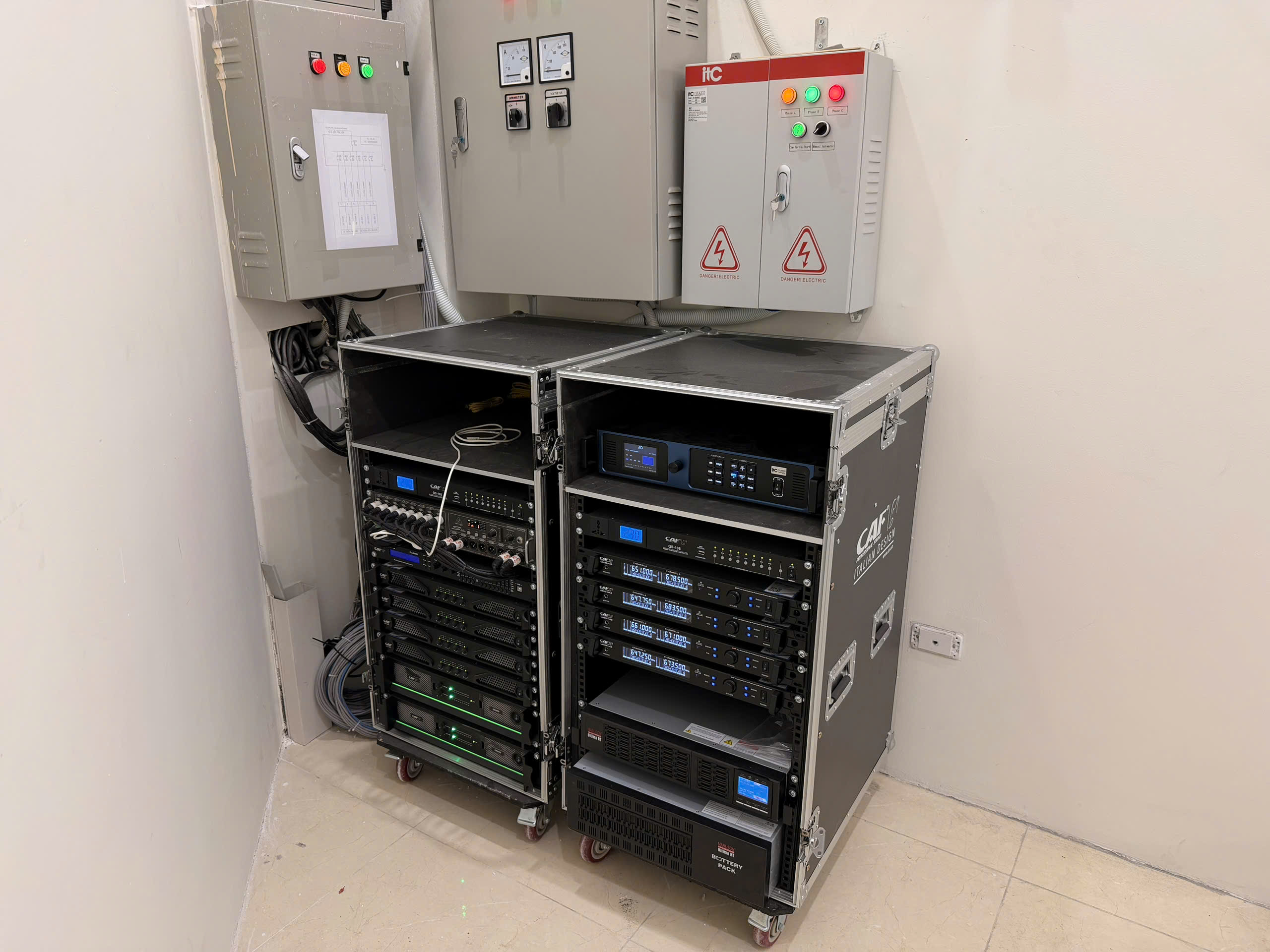

8. Đồng bộ tủ máy – hoàn thiện từ thiết bị đến vận hành

Bên cạnh các thiết bị chính, AV Việt Nam đồng bộ hệ thống tủ máy, đấu nối tín hiệu, hệ thống nguồn và các thành phần phụ trợ để tạo thành một giải pháp hoàn chỉnh.

Việc đồng bộ ngay từ giai đoạn thiết kế giúp hệ thống dễ quản lý, dễ bảo trì và thuận tiện hơn cho cán bộ kỹ thuật của đơn vị trong quá trình vận hành lâu dài.

Sau khi hoàn thiện lắp đặt, hệ thống được đội ngũ kỹ thuật kiểm tra – căn chỉnh – chạy thử – nghiệm thu và bàn giao cho chủ đầu tư.

9. Một hệ thống – đáp ứng nhiều nhiệm vụ của hội trường

Cấu hình âm thanh lần này không chỉ được xây dựng cho một mục đích duy nhất.

Hệ thống có thể phục vụ:

Hội nghị và hội thảo – ưu tiên độ rõ của giọng nói.
Đào tạo và thuyết trình – đảm bảo người nghe ở các khu vực khác nhau tiếp nhận nội dung rõ ràng.
Chương trình văn nghệ – khai thác hệ thống Line Array và 4 subwoofer đôi cho âm nhạc.
Biểu diễn sân khấu – sử dụng mixer digital, hệ thống micro không dây và amplification công suất lớn.
Sự kiện đa phương tiện – kết hợp hệ thống âm thanh với màn hình LED và các thiết bị trình chiếu của hội trường.

Đây cũng là định hướng của AV Việt Nam khi triển khai các công trình hội trường hiện nay: một hạ tầng âm thanh nhưng có khả năng thích ứng với nhiều kịch bản sử dụng khác nhau.


10. AV Việt Nam – từ thiết kế đến bàn giao hệ thống hoàn chỉnh

Với dự án tại Trung tâm Bồi dưỡng Chính trị cấp quận tại Hà Nội, AV Việt Nam đảm nhiệm quá trình tính toán cấu hình – cung cấp thiết bị – lắp đặt – đấu nối – căn chỉnh – chạy thử và bàn giao hệ thống.

Cấu hình hoàn thiện gồm:

12 × CAF VR-210 – Loa Line Array
4 × CAF CA-218S – Loa siêu trầm
3 × CAF X4-1500 – Ampli công suất 4 kênh
2 × CAF X2-1800 – Ampli công suất 2 kênh
1 × CAF EX2002 – Ampli công suất thế hệ mới
10 × CAF U600-HA2 – Hệ thống micro không dây
1 × Midas M32R Live – Digital Mixing Console
cùng hệ thống tủ máy, phụ kiện, đấu nối và giải pháp kỹ thuật đồng bộ.

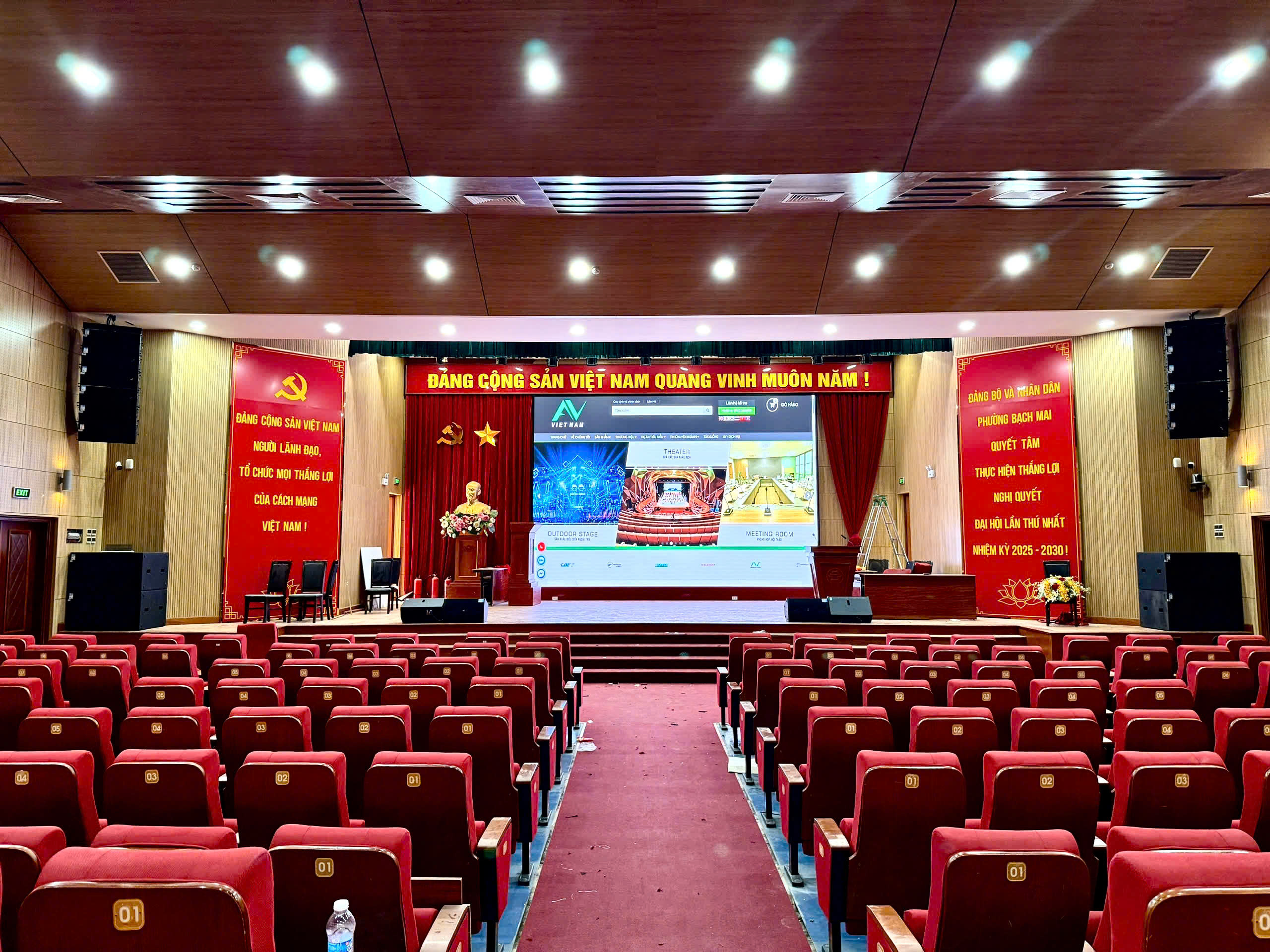

Từ những module Line Array được treo chính xác hai bên sân khấu, hệ thống subwoofer công suất lớn cho tới vị trí mixer tại phòng điều khiển, toàn bộ công trình được hoàn thiện với mục tiêu tạo ra một hệ thống âm thanh mạnh mẽ – rõ ràng – đồng đều – ổn định và thuận tiện khi vận hành.

AV VIỆT NAM – GIẢI PHÁP ÂM THANH HỘI TRƯỜNG CHUYÊN NGHIỆP

Một công trình âm thanh chuyên nghiệp không được quyết định bởi riêng một chiếc loa hay một ampli. Chất lượng cuối cùng là kết quả của thiết bị phù hợp + thiết kế đúng + lắp đặt chính xác + căn chỉnh kỹ thuật.

Việc hoàn thiện và bàn giao hệ thống Line Array CAF tại Trung tâm Bồi dưỡng Chính trị cấp quận tại Hà Nội tiếp tục là một dự án thực tế thể hiện năng lực của AV Việt Nam trong lĩnh vực tư vấn, thiết kế và thi công hệ thống âm thanh hội trường chuyên nghiệp.

AV VIỆT NAM – TÍNH TOÁN ĐÚNG, THI CÔNG CHUẨN, ĐỒNG BỘ HỆ THỐNG VÀ BÀN GIAO HOÀN THIỆN.
