Giải pháp âm thanh thông báo bệnh viện DSPPA MAG2120II/MAG2140II

Giải pháp âm thanh thông báo DSPPA cho bệnh viện

Bệnh viện là môi trường có nhiều khu vực hoạt động đồng thời như sảnh tiếp đón, phòng chờ, hành lang, khu khám bệnh, khu điều trị và các khu vực chức năng. Vì vậy, hệ thống âm thanh cần có khả năng quản lý và phân phối nội dung đến từng khu vực một cách linh hoạt.

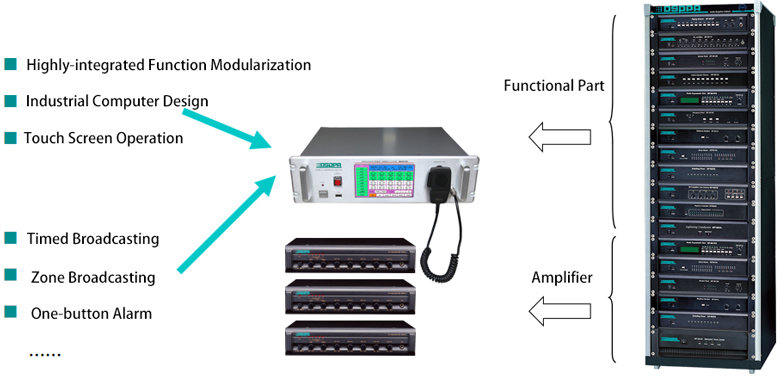

DSPPA MAG2120II/MAG2140II là hệ thống PA ma trận âm thanh thông minh, được thiết kế với kiến trúc dạng module và khả năng quản lý nhiều vùng phát. Hệ thống cho phép lựa chọn các nguồn âm thanh khác nhau và phân phối đến những vùng được chỉ định, thay vì phải phát cùng một nội dung trên toàn bộ hệ thống.

MAG2120II/MAG2140II - Bộ điều khiển PA ma trận thông minh

MAG2120II và MAG2140II là trung tâm của hệ thống PA thông minh DSPPA.

MAG2120II sử dụng ma trận âm thanh 8 x 20, hỗ trợ tối đa 20 ngõ ra âm thanh, trong khi MAG2140II sử dụng ma trận 8 x 40, hỗ trợ tối đa 40 ngõ ra âm thanh.

Hệ thống có 8 ngõ vào âm thanh và hỗ trợ nhiều nguồn phát như AUX, USB, Tuner và bộ nhớ tích hợp. Ngoài ra, hệ thống hỗ trợ phân trang từ xa và điều khiển từ xa thông qua máy tính.

Hệ thống được xây dựng để đáp ứng nhiều chức năng trong một giải pháp PA, từ phát nhạc nền, phát nội dung theo lịch đến phân trang, điều khiển nhiều vùng và liên kết báo cháy.

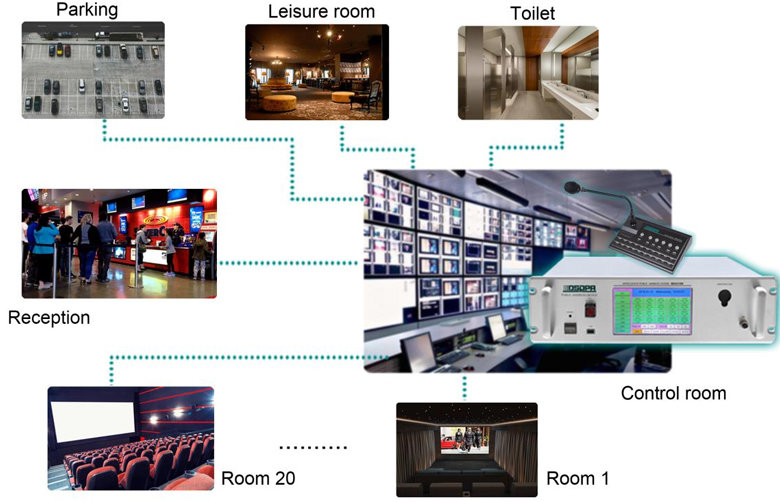

Quản lý nhiều vùng âm thanh

Một trong những chức năng quan trọng của MAG2120II/MAG2140II là khả năng phân vùng âm thanh.

MAG2120II hỗ trợ 20 vùng, trong khi MAG2140II hỗ trợ 40 vùng. Mỗi vùng có thể được quản lý độc lập và kết hợp với bảng điều khiển hoặc bộ điều khiển âm lượng từ xa.

Hệ thống cho phép thực hiện các chế độ phát khác nhau:

Phát theo từng vùng.
Phát đến nhiều vùng được lựa chọn.
Phát toàn bộ khu vực.
Phát nội dung theo lịch.
Điều chỉnh âm lượng từng vùng.
Chuyển đổi nguồn âm thanh cho từng khu vực.

Nhờ đó, hệ thống có thể đáp ứng nhu cầu phát thông báo hoặc nhạc nền khác nhau tại các khu vực trong bệnh viện.

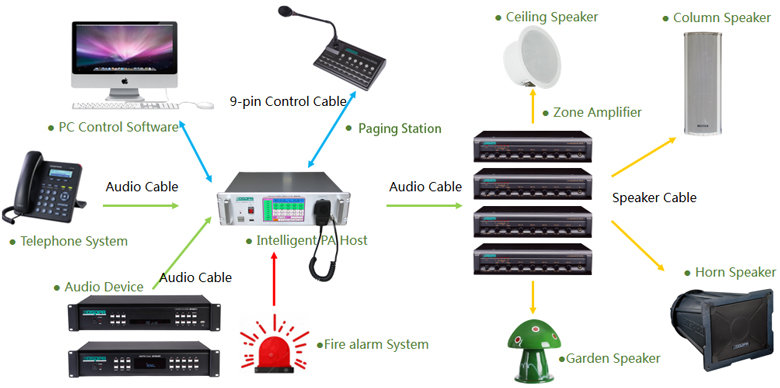

Sơ đồ kết nối hệ thống âm thanh bệnh viện

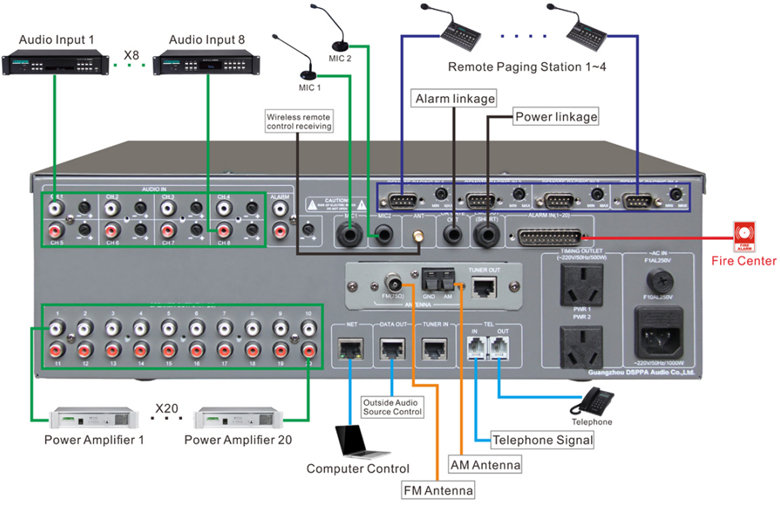

MAG2120II/MAG2140II có thể kết nối với nhiều thiết bị ngoại vi trong hệ thống PA, bao gồm máy tính điều khiển, micro phân trang, nguồn phát âm thanh, bộ khuếch đại công suất, hệ thống điện thoại và hệ thống báo cháy.

Các bộ khuếch đại công suất sẽ nhận tín hiệu từ trung tâm PA và đưa tín hiệu đến hệ thống loa tại từng vùng. Tùy theo thiết kế thực tế, có thể sử dụng loa âm trần, loa cột, loa hộp hoặc các loại loa PA phù hợp với từng khu vực.

Sơ đồ này thể hiện các thành phần chính gồm máy tính điều khiển, hệ thống điện thoại, nguồn phát âm thanh, micro phân trang, bộ điều khiển trung tâm, bộ khuếch đại và hệ thống loa.

Phát nhạc nền và lập lịch tự động

MAG2120II/MAG2140II hỗ trợ chức năng lập lịch phát âm thanh theo ngày hoặc theo tuần.

Hệ thống có 5 chương trình lập lịch, mỗi chương trình hỗ trợ 500 điểm thời gian và hoạt động theo chu kỳ 7 ngày.

Mỗi điểm thời gian có thể điều khiển việc lựa chọn nguồn âm thanh, chuông báo, MP3 tích hợp, AM/FM, 2 nguồn cấp điện và tối đa 4 nguồn âm thanh ngoại vi.

Trong môi trường bệnh viện, chức năng này có thể được sử dụng để thiết lập các chương trình phát nhạc nền, chuông báo hoặc nội dung thông báo theo thời gian đã định trước.

Hệ thống cũng cho phép can thiệp thủ công vào các chương trình tự động khi cần thiết.

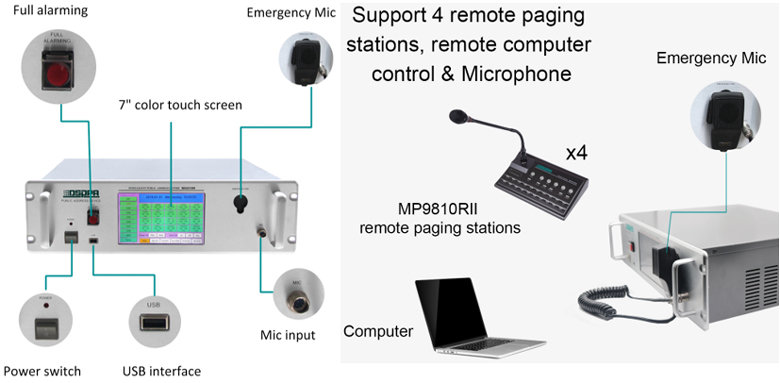

Phân trang từ xa bằng micro

Hệ thống hỗ trợ micro phân trang MP9810RII, cho phép nhân viên vận hành thực hiện thông báo đến các vùng được lựa chọn.

Tối đa 4 micro phân trang có thể được kết nối đồng thời. Micro phân trang từ xa có thể được mở rộng thông qua cổng 9-pin.

Chức năng này có thể được sử dụng để phát thông báo tại khu vực sảnh, hành lang, phòng chờ hoặc các khu vực chức năng khác mà không cần phát đồng thời trên toàn bộ bệnh viện.

Điều khiển và giám sát hệ thống

MAG2120II/MAG2140II có thể kết nối với máy tính thông qua mạng LAN để điều khiển hệ thống bằng phần mềm.
Theo cấu hình của DSPPA, giao diện điều khiển có thể thực hiện việc phân phối 10 nguồn âm thanh đến 40 vùng, hoặc 20 vùng đối với MAG2120II.
Hệ thống sử dụng nền tảng ARM9, màn hình màu 5 inch và bảng điều khiển cảm ứng, hỗ trợ theo dõi trạng thái các vùng và điều chỉnh âm lượng.

Phát thông báo qua điện thoại

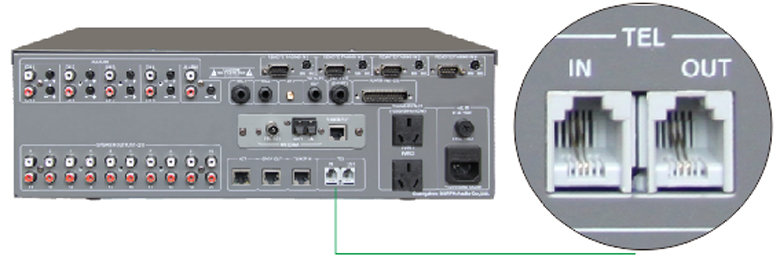

MAG2120II/MAG2140II được trang bị module TEL cho chức năng phát thông báo qua điện thoại.

Hệ thống hỗ trợ phát thông báo thông qua điện thoại di động, điện thoại bàn và các thiết bị điện thoại khác.
Chức năng phân trang qua điện thoại hỗ trợ nhiều chế độ như phát đến tất cả các vùng, vùng được lựa chọn hoặc theo chương trình.
Hệ thống cũng hỗ trợ thay đổi mật khẩu truy cập.

Ưu tiên tín hiệu trong hệ thống PA

Hệ thống MAG2120II/MAG2140II hỗ trợ cơ chế ưu tiên tín hiệu.Các tín hiệu có mức ưu tiên cao hơn có thể tạm thời ghi đè tín hiệu có mức ưu tiên thấp hơn. Khi tín hiệu ưu tiên cao kết thúc, tín hiệu có mức ưu tiên thấp hơn sẽ tự động tiếp tục hoạt động.

Theo cấu hình được DSPPA công bố, hệ thống có các mức ưu tiên dành cho:

Micro tại chỗ.
Tín hiệu báo động.
Micro phân trang từ xa.
Tín hiệu phân trang qua điện thoại.

Cơ chế này giúp hệ thống xử lý các nguồn âm thanh theo thứ tự ưu tiên đã thiết lập.

Liên kết hệ thống báo cháy

MAG2120II/MAG2140II hỗ trợ kết nối với hệ thống báo cháy thông qua các ngõ vào kích hoạt khẩn cấp.

MAG2120II có 20 ngõ vào báo cháy, trong khi MAG2140II có 40 ngõ vào báo cháy, cùng với 1 ngõ ra liên kết báo cháy.

Khi nhận tín hiệu từ hệ thống báo cháy, vùng tương ứng có thể kích hoạt nội dung cảnh báo đã được thiết lập trước. Nội dung cảnh báo có thể sử dụng âm thanh cảnh báo tích hợp hoặc nội dung được ghi âm và đưa vào hệ thống từ bên ngoài.

Trong tình huống khẩn cấp, micro khẩn cấp hoặc micro phân trang MP9810RII có thể được sử dụng để truyền đạt hướng dẫn đến người đang ở trong khu vực.

Phát thông báo khẩn cấp và sơ tán

Khi xảy ra tình huống khẩn cấp, hệ thống có thể ưu tiên phát thông tin cảnh báo và tạm dừng các nội dung thông thường như nhạc nền hoặc chương trình phát thông thường.

Việc phân vùng âm thanh cho phép tín hiệu cảnh báo được phân phối đến khu vực cần thiết theo cấu hình của hệ thống.

Đây là một trong những chức năng quan trọng khi triển khai hệ thống PA cho các công trình có nhiều khu vực hoạt động đồng thời.

Điều khiển hệ thống bằng phần mềm

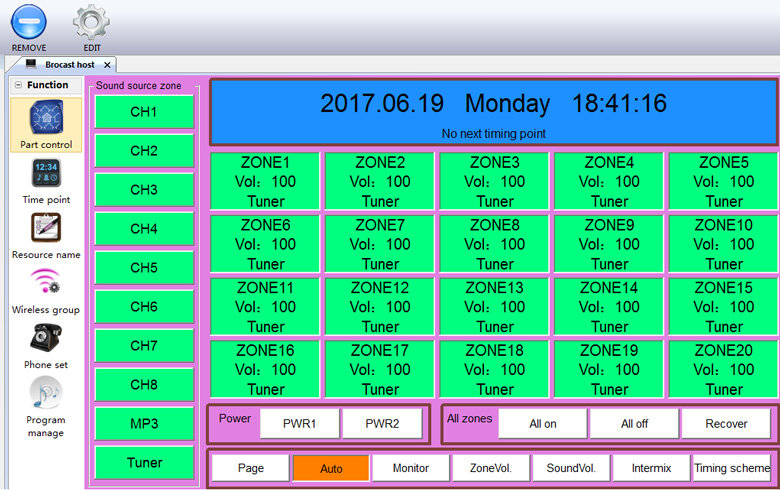

Giao diện phần mềm cho phép người vận hành thiết lập ma trận âm thanh, lựa chọn nguồn phát, điều khiển từng vùng và theo dõi trạng thái hệ thống.

Người dùng có thể thực hiện các thao tác như lựa chọn nguồn âm thanh, điều chỉnh âm lượng vùng, điều khiển nguồn cấp và lựa chọn chương trình lập lịch.

Giao diện điều khiển tập trung giúp người vận hành quản lý nhiều vùng âm thanh từ một vị trí.

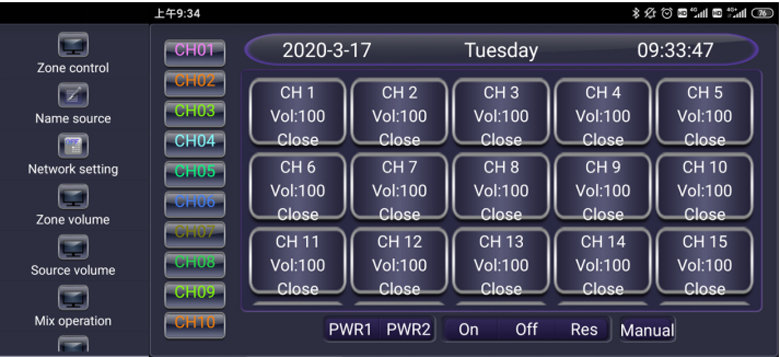

Điều khiển hệ thống trên máy tính bảng và điện thoại

Bên cạnh phần mềm điều khiển trên máy tính, DSPPA cũng cung cấp giao diện điều khiển dành cho thiết bị Android.

Giao diện cho phép người dùng quản lý vùng âm thanh, lựa chọn nguồn, điều chỉnh âm lượng và thực hiện các thao tác điều khiển hệ thống từ thiết bị di động.

Điều khiển không dây

Hệ thống hỗ trợ điều khiển không dây trong phạm vi tối đa 100 m với 12 phím có thể lập trình.

Các phím có thể được cấu hình để thực hiện những thao tác như bật/tắt vùng, lựa chọn nguồn âm thanh hoặc lựa chọn nội dung phát.

Ngoài ra, hệ thống hỗ trợ 3 loại ngõ ra tín hiệu chuông với chức năng điều khiển âm lượng kỹ thuật số.

Các chức năng chính của MAG2120II/MAG2140II

MAG2120II
Ma trận âm thanh 8 x 20.
8 ngõ vào âm thanh.
20 ngõ ra âm thanh.
20 ngõ vào kích hoạt báo cháy.
Hỗ trợ AUX, USB, Tuner và bộ nhớ tích hợp.
Kết nối máy tính qua LAN.
Hỗ trợ tối đa 4 micro phân trang.
Hỗ trợ micro phân trang từ xa qua cổng 9-pin.

MAG2140II
Ma trận âm thanh 8 x 40.
8 ngõ vào âm thanh.
40 ngõ ra âm thanh.
40 ngõ vào kích hoạt báo cháy.
Hỗ trợ AUX, USB, Tuner và bộ nhớ tích hợp.
Kết nối máy tính qua LAN.
Hỗ trợ tối đa 4 micro phân trang.
Hỗ trợ micro phân trang từ xa qua cổng 9-pin.
Chức năng chung
5 chương trình lập lịch.
500 điểm thời gian cho mỗi chương trình.
Chu kỳ lập lịch 7 ngày.
Màn hình màu 5 inch và bảng điều khiển cảm ứng.
Nền tảng ARM9.
Điều khiển không dây trong phạm vi 100 m.
12 phím điều khiển có thể lập trình.
3 loại ngõ ra tín hiệu chuông.
Điều khiển âm lượng kỹ thuật số.
Phân trang qua điện thoại.
Điều khiển trạng thái phát của nguồn âm thanh ngoại vi theo lịch.
1 ngõ ra liên kết báo cháy.

Ứng dụng hệ thống PA DSPPA trong bệnh viện

MAG2120II/MAG2140II có thể được sử dụng làm trung tâm quản lý cho hệ thống âm thanh thông báo và phát thanh phân vùng trong bệnh viện.

Tùy theo quy mô công trình, hệ thống có thể được phân chia thành nhiều khu vực như:

- Sảnh tiếp đón.
- Khu vực phòng chờ.
- Hành lang.
- Khu khám bệnh.
- Khu điều trị.
- Khu vực hành chính.
- Khu vực dịch vụ.
- Các khu vực chức năng khác.

-----------
