Hướng dẫn sử dụng phần mềm điều khiển ánh sáng Sunlite Suite 2

Hệ thống ánh sáng sân khấu gồm các đèn treo trên sào sân khấu, dây dẫn điện, dây dẫn tín hiệu, card điều khiển kết nối với máy tính kèm phần mềm điều khiển ánh sáng.


1. Đèn par 64.  Là đèn chiếu sáng màu nắng, không chớp nháy phục vụ nhu cầu chiếu sáng sân khấu, tạo hiệu ứng ánh sáng nắng hoặc soi sáng khi cần chụp hình, quay phim các hoạt động trên sân kháu. Đèn par 64 không bị nháy giống như các đèn LED thông thường nên hình ảnh chụp, đặc biệt là các video không bị hiệu ứng nháy hình như khi sử dụng các đèn LED.
2. Đèn par LED 54 RGBW. Là đèn LED gồm 54 bóng công suất 3watt bao gồm các màu sắc cơ bản như đỏ, xanh lá, xanh lục và bóng màu trắng. Khi tăng giảm độ sáng của các màu cơ bản sẽ tạo ra các màu sắc khác nhau giúp cho sân khấu rực rỡ hơn với ánh sáng màu thay đổi.
3. Đèn moving beam. Là đèn trang trí sân khấu với màu sắc thay đổi, tia sáng có thể điều chỉnh lớn hay nhỏ cùng các đĩa hình ảnh có sẵn. Sự chuyển động của các tia sáng cùng màu sắc  giúp để trang trí sân khấu, phông nền hoặc kết hợp với màn khói tạo hiệu ứng ánh sáng cho sân khấu.
4. Đèn xoay màu – rooling beam. Cuộn đèn màu xoay vòng và màu sắc đa dạng tạo hiệu ứng tia sáng chuyển động tuần hoàn.
5. Đèn laser – LED đa năng. Kết hợp giữa led màu và tia laser cường độ thấp tạo thêm hiệu ứng cho hệ thống đèn trang trí sân khấu.
6. Đèn UV. Cho ánh sáng tím kết hợp với các hiệu ứng đuổi bắt, nháy… phủ màu tím huyền ảo cho sân khấu.

Là thành phần không thể thiếu cho hệ thống đèn sân khấu, thay thế cho bàn điều khiển thủ công DMX, phần mềm Sunlite Suite giúp điều khiển, lập trình sẵn các cảnh đa dạng phục vụ cho nhiều nhu cầu sử dụng khác nhau, giúp giảm thiểu thời gian thao tác, cấu hình cho hệ thống đèn. Với các chương trình được viết sẵn, người dùng phổ thông không cần quá nhiều kiến thức về điều khiển ánh sáng sân khấu cũng có thể dễ dàng điều khiển một hệ thống ánh sáng phức tạp.


Bước 1 Bật máy tính, sau đó mở phần mềm bằng cách click chuột vào biểu tượng Sunlite trên desktop.


Phần mềm Sunlite Suite 2 trên Desktop


Bước 2 Bật nguồn cho hệ thống ánh sáng bằng các Aptomat tương ứng trong tủ điện sau khi phần mềm đã khởi động xong.


Giao diện khởi động phần mềm, nhấn OK để tiếp tục. Có thể check vào ô « Do not tell me any more” để bỏ qua bước này trong các lần khởi động sau.


Bước 3 Bật nguồn điện cho các đèn sân khấu bằng aptomat tương ứng trong tủ điện.

Bước 4 Click chọn các cảnh tương ứng với từng loại đèn để bắt đầu một show.

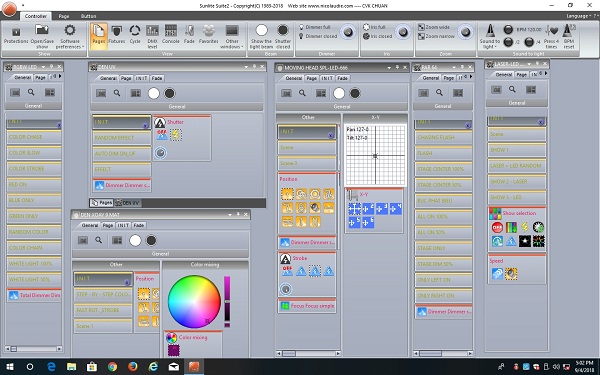

Giao diện điều khiển hệ thống ánh sáng


Sau đây là các thao tác điều khiển các đèn trong hệ thống ánh sáng kết nối với phần mềm Sunlite Suite


- Điều khiển đèn LED RGBW 54 bằng phần mềm Sunlite Suite



KHU VỰC ĐIỀU KHIỂN ĐÈN LED RGBW 54 – ĐÈN TẠO MÀU CHO SÂN KHẤU Các chương trình viết sẵn với màu sắc và hiệu ứng tương ứng, khi click vào mỗi cảnh, các đèn sẽ tự động thay đổi theo các thao tác đã được lập trình sẵn. INIT – Tắt toàn bộ các đèn LED RGB. COLOR CHASE – các đèn sẽ đổi màu tuần hoàn  COLOR SLOW – các đèn thay đổi màu sắc với tốc độ chậm. COLOR STROBE – các đèn đổi màu kết hợp chớp nháy RED – tất cả đèn LED RGBW chuyển sang màu đỏ BLUE - tất cả đèn LED RGBW chuyển sang màu đỏ xanh dương GREEN-tất cả đèn LED RGBW chuyển sang màu đỏ xanh lá RANDOM COLOR – đổi màu ngẫu nhiên

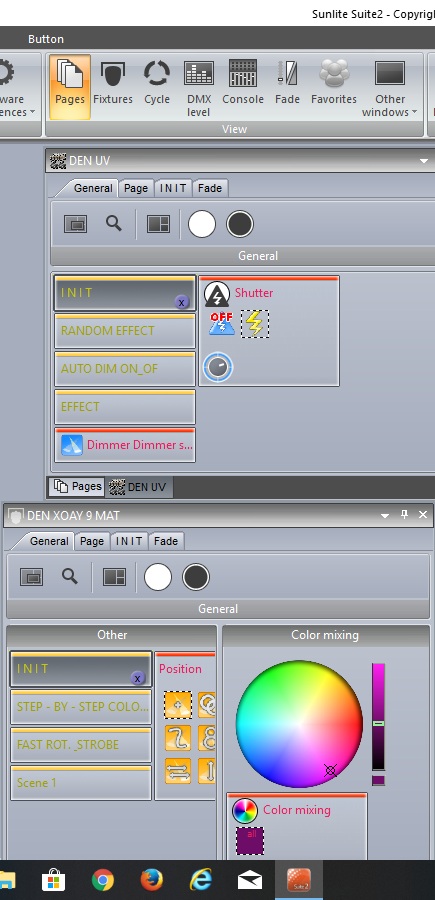

GIAO DIỆN ĐIỀU KHIỂN ĐÈN UV INIT – Tắt RANDOM – Hiệu ứng ngẫu nhiên AUTO DIM – Tự động thay đổi độ sáng EFECT – hiệu ứng tự do  GIAO DIỆN ĐIỀU KHIỂN ĐÈN XOAY   INIT – tắt STEP BY STEP COLOR: Tự động đổi màu đột ngột FAST ROT. STROBE: Quay nhanh, chớp nháy SCENE – Hiệu ứng ngẫu nhiên

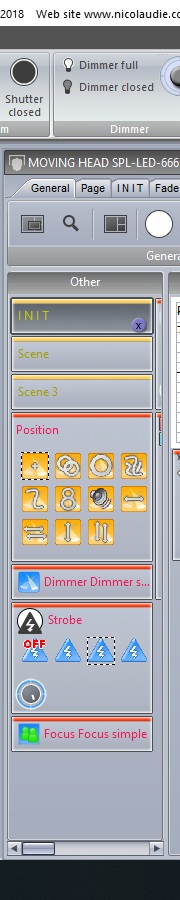

GIAO DIỆN ĐIỀU KHIỂN ĐÈN MOVING HEAD   Có 6 đèn moving head đặt trên sân khấu, vị trí các đèn đã được đánh thứ tự cố định, do đó sau khi di chuyển cần đặt đèn về đúng vị trí cũ để không làm đảo lộn các cảnh đã viết sẵn. Trên đèn và các vị trí jack kết nối được đánh số tương ứng. INIT – TẮT SCENE – Cảnh 1. SCENE 3 – Cảnh 3. Ngoài các cảnh viết sẵn, người dùng có thể điều khiển đèn theo các chế độ do nhà sản xuất cài đặt sẵn.     POSITION: Điều khiển đèn di chuyển theo quỹ đạo giống như hình vẽ tương ứng. Biểu tượng hình chiếc loa: Tia đèn di chuyển theo quỹ đạo ngẫu nhiên theo nhịp beat của nhạc. DIMMER: Bật/tắt ánh sáng của đèn STROBE: Điều khiển chớp nháy của đèn

- Điều khiển đèn Par 64 bằng phần mềm Sunlite Suite tạo ánh sáng vàng cho sân khấu

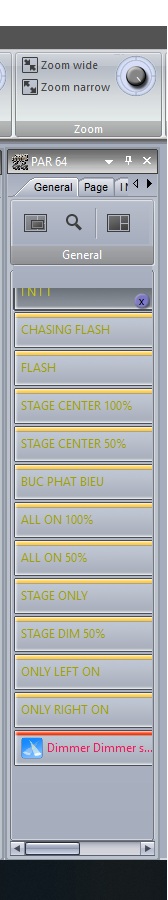

GIAO DIỆN ĐIỀU KHIỂN ĐÈN PAR 64 – TẠO ÁNH SÁNG VÀNG SÂN KHẤU Sử dụng đèn par 64 khi cần thêm ánh sáng vàng hoặc khi quay phim, chụp ảnh các hoạt động trên sân khấu. INIT-Tắt CHASING FLASH-Chớp nháy luân phiên FLASH-Chớp nháy toàn bộ các đèn STAGE CENTER 100%- Chiếu đèn vào trung tâm sân khấu với cường độ sáng 100% STAGE CENTER 50%- Chiếu đèn vào trung tâm sân khấu với cường độ sáng 50% BUC PHAT BIEU-Chiếu sáng khu vực bục phát biểu ALL ON 100% - Bật tất cả các đèn với cường độ sáng 100% ALL ON 50%-Bật tất cả các đèn với cường độ sáng 50% STAGE ONLY-Chỉ bật đèn phía trên sân khấu STAGE DIM 50%-Chỉ bật đèn sân khấu với cường độ sáng 50% ONLY LEFT ON-Bật đèn sào trái ONLY LEFT ON-Bật đèn sào phải

- Điều khiển đèn Laser bằng phần mềm Sunlite Suite


GIAO DIỆN ĐIỀU KHIỂN: ĐÈN LASER – LED ĐA NĂNG                                            Ngoài các cảnh được lập trình sẵn bởi người dùng, có thể sử dụng các cảnh sẵn do nhà sản xuất cài đặt ở phần show selection.

LƯU Ý: QUY TRÌNH TẮT HỆ THỐNG ÁNH SÁNG

Khi kết thúc chương trình, cần làm theo các bước sau để tránh làm lỗi hệ thống ánh sáng.

Bước 1 – Chọn INIT cho tất cả các đèn để tắt toàn bộ đèn sân khấu, tắt phần mềm và máy tính.
Bước 2 – ngắt aptomat trong tủ điện.

Khi mất điện đột ngột và có điện trở lại, hoặc việc điều khiển bị lỗi, hãy thử tắt và bật lại phần mềm trên máy tính, sau đó chọn INIT cho tất cả các đèn.
Nếu lỗi chưa được khắc phục, hãy chọn INIT cho tất cả các đèn rồi tắp aptomat của các line đèn trên tủ điện, đợi khoảng 10 giây rồi bật lại aptomat đèn, thực hiện các thao tác điều khiển bình thường.
