Model: EX1304

CAF EX1304 – CỤC ĐẨY CÔNG SUẤT 4 KÊNH CLASS I | SỨC MẠNH MỚI CỦA EX SERIES

CAF EX1304 là cục đẩy công suất 4 kênh thế hệ mới thuộc EX Series của CAF Audio, được phát triển dành cho những hệ thống âm thanh chuyên nghiệp yêu cầu đồng thời công suất lớn, nhiều kênh khuếch đại, khả năng kiểm soát loa tốt và độ ổn định cao trong quá trình vận hành.

Sở hữu kiến trúc khuếch đại Class I, EX1304 cung cấp công suất 4 × 1300W/8Ω, 4 × 2100W/4Ω và lên tới 4 × 2500W/2Ω theo điều kiện thử nghiệm công bố. Khi vận hành ở chế độ Bridge, thiết bị có thể đạt 2 × 4200W/8Ω hoặc 2 × 5000W/4Ω.

Điểm đáng chú ý của EX1304 không chỉ nằm ở sức mạnh. Với 4 kênh khuếch đại trong chassis 2U, Damping Factor ≥800, THD+N ≤0,05%, nhiều lựa chọn độ nhạy đầu vào và hệ thống làm mát Front-to-Rear, EX1304 hướng tới những rack công suất hiện đại cần mật độ công suất cao nhưng vẫn gọn gàng và linh hoạt.

1. 4 KÊNH KHUẾCH ĐẠI – MỘT AMPLI CHO NHIỀU CẤU HÌNH HỆ THỐNG

Khác với các cục đẩy 2 kênh truyền thống, CAF EX1304 tích hợp 4 kênh khuếch đại độc lập trong cùng một thiết bị.

Cấu hình này mang lại lợi thế đáng kể khi xây dựng hệ thống âm thanh nhiều loa. Một EX1304 có thể đảm nhiệm nhiều nhánh loa khác nhau, giúp giảm số lượng ampli cần bố trí trong rack và đơn giản hóa hệ thống nguồn, tín hiệu cũng như dây kết nối.

Đây là lợi thế đặc biệt đối với karaoke kinh doanh, hội trường, sân khấu, hệ thống PA và các rack công suất lưu động cần tối ưu kích thước và trọng lượng.

2. 4 × 1300W TẠI 8Ω – CÔNG SUẤT MẠNH MẼ TRÊN CẢ 4 KÊNH

Ở cấu hình 8Ω Stereo, CAF EX1304 cung cấp:

4 × 1300W

Mức công suất này giúp thiết bị phù hợp với nhiều dòng loa Full-range chuyên nghiệp và các cấu hình loa có yêu cầu công suất lớn.

Với 4 kênh riêng biệt, kỹ thuật viên có thể phân bổ công suất linh hoạt cho từng loa hoặc từng nhóm loa, thuận tiện hơn khi thiết kế các hệ thống nhiều vùng hoặc nhiều đường tiếng.

3. 4 × 2100W TẠI 4Ω – MẬT ĐỘ CÔNG SUẤT CAO

Khi hoạt động ở tải 4Ω Stereo, EX1304 đạt công suất:

4 × 2100W

Đây là một trong những lợi thế nổi bật của sản phẩm. Chỉ trong một chassis 2U, hệ thống có thể cung cấp mức công suất lớn trên đồng thời bốn kênh khuếch đại.

Cấu hình này đặc biệt phù hợp với các rack công suất cần điều khiển nhiều loa Full-range, loa sân khấu hoặc những hệ thống PA chuyên nghiệp cần tối ưu số lượng thiết bị.

4. HỖ TRỢ TẢI 2Ω – LÊN TỚI 4 × 2500W

CAF EX1304 hỗ trợ vận hành ở tải 2Ω Stereo với công suất công bố:

4 × 2500W

Khả năng hỗ trợ tải thấp mở rộng đáng kể tính linh hoạt khi thiết kế hệ thống, đặc biệt trong những cấu hình cần đấu nhiều loa trên một kênh ampli.

Đối với các hệ thống như vậy, kỹ thuật viên cần tính toán chính xác tổng trở tải, công suất loa, tiết diện và chiều dài dây dẫn, hệ thống nguồn điện, thông gió cũng như thiết lập limiter phù hợp để đảm bảo hệ thống vận hành trong điều kiện thiết kế.

5. BRIDGE MODE – LÊN TỚI 2 × 5000W

Khi cần tập trung công suất lớn hơn cho các tải phù hợp, EX1304 hỗ trợ chế độ Bridge:

8Ω Bridge: 2 × 4200W
4Ω Bridge: 2 × 5000W

Khả năng chuyển từ ampli 4 kênh sang cấu hình Bridge giúp EX1304 linh hoạt hơn trong các hệ thống cần công suất lớn cho từng nhánh loa.

Điều này cho phép một thiết bị có thể đảm nhiệm nhiều vai trò khác nhau tùy theo thiết kế của từng dự án.

6. CLASS I – NỀN TẢNG KHUẾCH ĐẠI HIỆU SUẤT CAO

EX1304 sử dụng kiến trúc khuếch đại Class I, hướng đến sự kết hợp giữa khả năng cung cấp công suất lớn và hiệu suất vận hành cao.

Đối với một ampli 4 kênh công suất cao, hiệu suất là yếu tố đặc biệt quan trọng bởi nó liên quan trực tiếp tới điện năng tiêu thụ, lượng nhiệt sinh ra và khả năng duy trì hoạt động trong các hệ thống chuyên nghiệp.

Nền tảng Class I giúp EX1304 đạt mật độ công suất cao trong chassis gọn, phù hợp với xu hướng thiết kế rack công suất hiện đại.

7. DAMPING FACTOR ≥800 – TĂNG KHẢ NĂNG KIỂM SOÁT LOA

Một trong những thông số đáng chú ý nhất trên CAF EX1304 là Damping Factor ≥800.

Hệ số damping cao cho thấy trở kháng đầu ra của ampli thấp so với tải tham chiếu trong điều kiện đo của nhà sản xuất, hỗ trợ khả năng kiểm soát chuyển động của hệ thống loa, đặc biệt ở vùng tần số thấp.

Trong một hệ thống được thiết kế và đấu nối phù hợp, đặc tính này góp phần tạo nên dải Bass có cảm giác chắc, gọn và kiểm soát tốt, rất quan trọng đối với loa Full-range bass lớn và các hệ thống yêu cầu năng lượng dải trầm cao.

8. DẢI BASS MẠNH, NHANH VÀ CÓ ĐỘ KIỂM SOÁT

EX1304 được định hướng theo chất âm hiện đại với dải thấp giàu năng lượng nhưng vẫn ưu tiên khả năng kiểm soát.

Dải Bass hướng tới cảm giác chắc khỏe, tốc độ tốt và có lực, phù hợp với các hệ thống karaoke, nhạc sân khấu và PA cần khả năng tái tạo tiếng kick rõ ràng cũng như năng lượng dải thấp mạnh mẽ.

Kết hợp với Damping Factor cao, EX1304 hướng tới khả năng kiểm soát loa tốt ngay cả khi hệ thống cần vận hành ở mức công suất lớn.

9. MID RÕ RÀNG – VOCAL CÓ ĐỘ HIỆN DIỆN TỐT

Bên cạnh sức mạnh ở dải trầm, EX1304 được định hướng duy trì dải Mid rõ ràng và chi tiết.

Đối với karaoke, dải trung đóng vai trò quan trọng trong khả năng thể hiện giọng hát. Với sân khấu và hội trường, đây cũng là vùng tần số ảnh hưởng lớn tới độ rõ của vocal, lời nói và nhiều loại nhạc cụ.

EX1304 hướng tới sự cân bằng giữa sức mạnh và độ rõ, thay vì chỉ tập trung vào công suất đầu ra.

10. DẢI CAO SÁNG, THOÁNG VÀ MƯỢT

Ở vùng tần số cao, EX1304 được tinh chỉnh theo hướng sáng, thoáng và chi tiết, đồng thời ưu tiên khả năng kiểm soát khi hệ thống vận hành ở mức âm lượng lớn.

Khi kết hợp với hệ thống loa, DSP và cấu hình gain được thiết lập đúng, EX1304 hướng tới một tổng thể âm thanh mạnh mẽ, sạch, rõ nét và cân bằng trên toàn dải.

11. THD+N ≤0,05% – KIỂM SOÁT MÉO VÀ NHIỄU

CAF EX1304 có thông số:

THD+N ≤0,05%

Thông số này thể hiện khả năng kiểm soát tổng méo hài và nhiễu của tầng khuếch đại trong điều kiện đo quy định.

Đối với ampli công suất cao, kiểm soát méo là yếu tố quan trọng để tín hiệu sau khuếch đại vẫn duy trì được độ rõ và đặc tính của nguồn tín hiệu ban đầu.

12. ĐÁP TUYẾN 20HZ – 20KHZ

EX1304 sở hữu đáp tuyến tần số:

20Hz – 20kHz (+0/-1,5dB)

Dải đáp tuyến rộng cho phép thiết bị đảm nhiệm nhiều nhiệm vụ khuếch đại trong hệ thống âm thanh, từ các hệ thống Full-range đến những cấu hình được phân chia dải tần bằng DSP.

Điều này giúp EX1304 trở thành một nền tảng công suất linh hoạt cho nhiều ứng dụng khác nhau.

13. 6 LỰA CHỌN ĐỘ NHẠY/GAIN – LINH HOẠT TRONG PHỐI GHÉP HỆ THỐNG

EX1304 cung cấp nhiều lựa chọn thiết lập đầu vào:

0,775V / 1V / 1,4V / 38dB / 32dB / 26dB

Khả năng lựa chọn linh hoạt giúp kỹ thuật viên dễ dàng phối ghép ampli với nhiều loại mixer, DSP và bộ xử lý tín hiệu khác nhau.

Đây là lợi thế quan trọng khi xây dựng gain structure cho hệ thống chuyên nghiệp, đặc biệt khi nhiều loại ampli khác nhau được sử dụng trong cùng một rack công suất.

14. VOLTAGE GAIN 42,3DB

CAF EX1304 có mức Voltage Gain 42,3dB theo thông số công bố.

Thông số gain rõ ràng giúp kỹ thuật viên thuận tiện hơn khi tính toán điện áp đầu ra, thiết lập limiter trên DSP và xác định ngưỡng bảo vệ phù hợp cho hệ thống loa.

Trong các dự án âm thanh chuyên nghiệp, việc phối hợp chính xác giữa công suất loa – trở kháng – gain ampli – limiter DSP là yếu tố quan trọng để khai thác hiệu suất hệ thống một cách hiệu quả.

15. LÀM MÁT FRONT-TO-REAR – TỐI ƯU CHO TỦ RACK

EX1304 sử dụng hệ thống làm mát bằng luồng khí từ phía trước ra phía sau (Front-to-Rear Airflow Cooling).

Cách bố trí luồng khí này phù hợp với các hệ thống rack chuyên nghiệp, giúp đưa không khí qua thiết bị theo hướng xác định và hỗ trợ giải nhiệt trong quá trình hoạt động.

Đối với hệ thống sử dụng nhiều ampli công suất lớn xếp trong cùng một rack, thiết kế luồng khí hợp lý là yếu tố quan trọng để duy trì điều kiện vận hành ổn định.

16. 4 KÊNH CÔNG SUẤT TRONG CHASSIS 2U

CAF EX1304 có kích thước:

483 × 448 × 89mm

Với chiều cao khoảng 2U, thiết bị tích hợp tới 4 kênh khuếch đại công suất cao trong một chassis nhỏ gọn.

Khối lượng chỉ 15,7kg giúp EX1304 có lợi thế đáng kể khi xây dựng rack lưu động cho sân khấu, sự kiện hoặc những hệ thống thường xuyên phải vận chuyển.

Thay vì sử dụng nhiều ampli 2 kênh, kỹ thuật viên có thể tập trung nhiều kênh công suất hơn trong một rack nhỏ hơn, qua đó tối ưu không gian và trọng lượng của toàn hệ thống.

17. MỘT AMPLI – NHIỀU PHƯƠNG ÁN TRIỂN KHAI

Sự kết hợp giữa 4 kênh độc lập, khả năng vận hành từ 8Ω xuống 2Ω và chế độ Bridge giúp EX1304 có tính linh hoạt cao trong thiết kế hệ thống.

Tùy theo yêu cầu dự án, thiết bị có thể được bố trí cho nhiều nhóm loa Full-range, các nhánh loa PA hoặc chuyển sang Bridge khi cần tập trung công suất cho tải phù hợp.

Chính khả năng này giúp EX1304 trở thành một giải pháp đáng chú ý cho những đơn vị thi công muốn tiêu chuẩn hóa rack công suất nhưng vẫn cần khả năng thích ứng với nhiều cấu hình loa khác nhau.

18. ỨNG DỤNG ĐA DẠNG TRONG ÂM THANH CHUYÊN NGHIỆP

CAF EX1304 phù hợp với nhiều ứng dụng như karaoke cao cấp, karaoke kinh doanh, sân khấu biểu diễn, hội trường, trung tâm sự kiện, nhà văn hóa, hệ thống PA, âm thanh lưu động, loa Full-range công suất lớn và các hệ thống Line Array chuyên nghiệp.

Đặc biệt, cấu hình 4 kênh giúp EX1304 phát huy lợi thế trong những dự án cần nhiều kênh khuếch đại nhưng muốn giảm số lượng thiết bị và tối ưu không gian tủ rack.

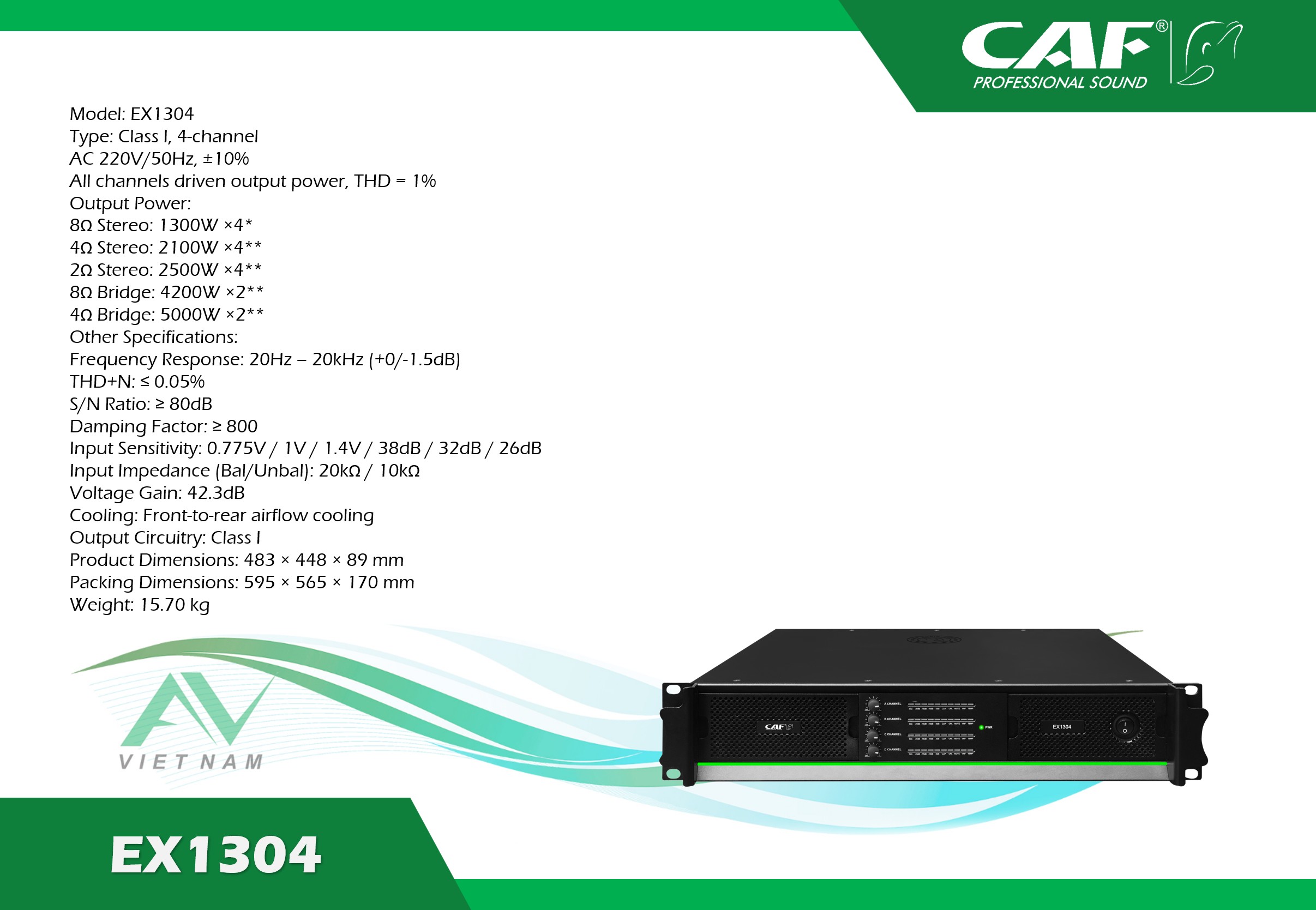

THÔNG SỐ KỸ THUẬT CAF EX1304

Ghi chú về công suất:

1. Công suất được kiểm tra theo tiêu chuẩn EIA.

2. *Công suất được kiểm tra với tín hiệu burst 40ms, sóng sine 1kHz tại 1% THD.

3. ** Công suất được kiểm tra với tín hiệu burst 20ms, sóng sine 1kHz tại 1% THD.

4. Các giá trị công suất burst thể hiện kết quả trong điều kiện thử nghiệm nêu trên và không nên được hiểu là công suất liên tục dài hạn trong mọi điều kiện vận hành.

5. CAF Audio có quyền thay đổi thông số kỹ thuật sản phẩm mà không cần thông báo trước. Thông số kỹ thuật cuối cùng được xác định theo hướng dẫn sử dụng chính thức của sản phẩm.

-----------
