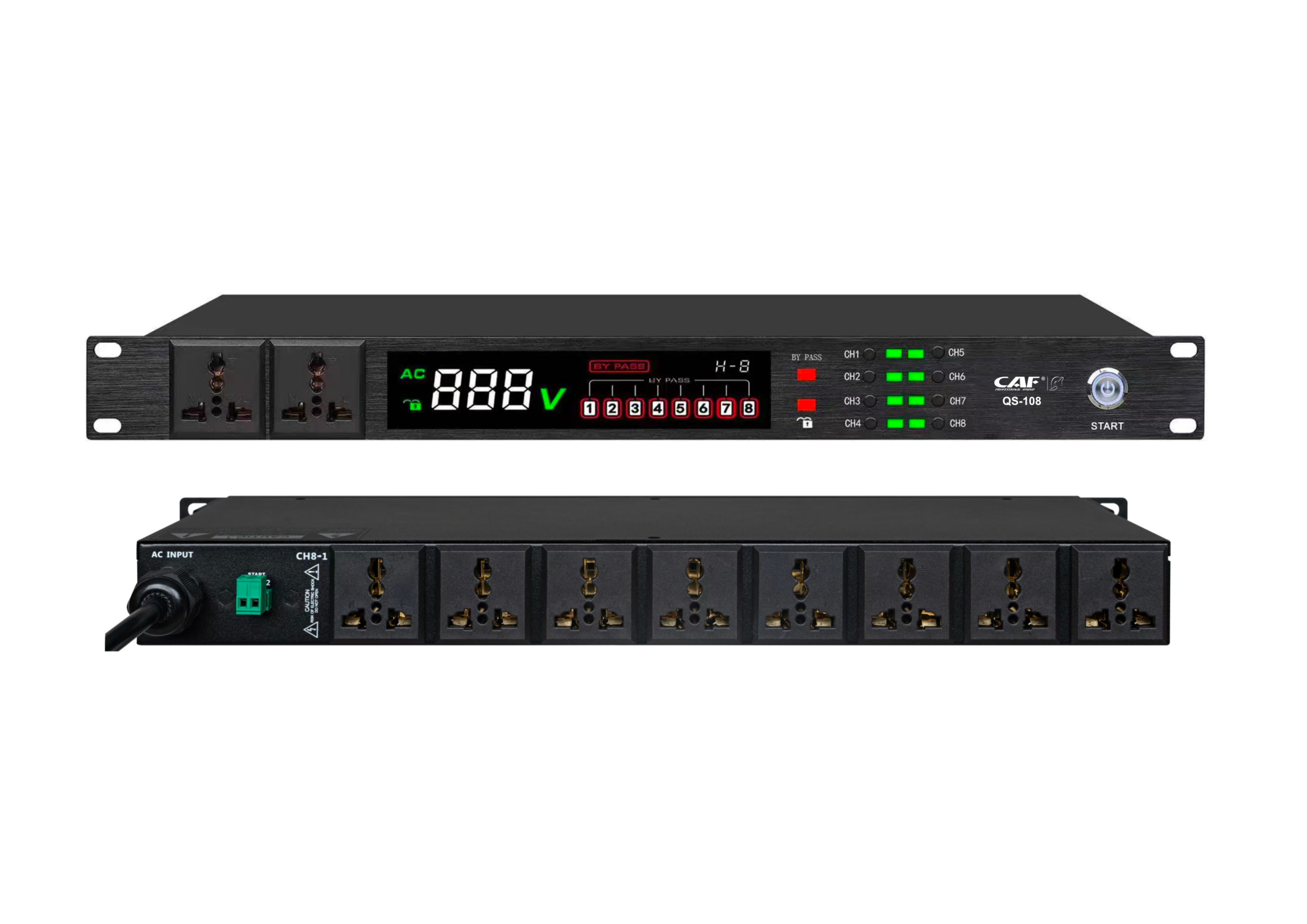

CAF QS-108 – BỘ QUẢN LÝ NGUỒN ĐIỆN 8 KÊNH CHUYÊN NGHIỆP CHO HỆ THỐNG ÂM THANH
Trong một hệ thống âm thanh chuyên nghiệp, chúng ta thường dành nhiều sự quan tâm cho loa, ampli công suất, mixer, DSP hay micro nhưng lại dễ bỏ qua một thành phần rất quan trọng: quản lý trình tự cấp nguồn cho toàn bộ hệ thống.
Các thiết bị âm thanh, đặc biệt là cục đẩy công suất, ampli, loa active, DSP, mixer, đầu karaoke và các thiết bị xử lý tín hiệu, có thể tạo ra dòng khởi động đáng kể tại thời điểm bật nguồn. Nếu nhiều thiết bị cùng được bật đồng thời, dòng tức thời của toàn hệ thống có thể tăng cao, gây ảnh hưởng đến nguồn cấp và làm hệ thống điện chịu tải lớn trong thời gian ngắn.
CAF QS-108 được phát triển để giải quyết bài toán này. Với 8 ổ cắm đầu ra được điều khiển tuần tự, khả năng chịu dòng đầu vào tối đa 60A, mỗi kênh đầu ra tối đa 30A, hiển thị điện áp và hỗ trợ điều khiển từ xa, QS-108 là một thiết bị hữu ích cho tủ rack của các hệ thống âm thanh karaoke, hội trường, sân khấu và lắp đặt chuyên nghiệp.
1. Tại sao hệ thống âm thanh cần bộ quản lý nguồn?
Một hệ thống âm thanh có thể bao gồm hàng loạt thiết bị sử dụng điện công suất lớn. Nếu người vận hành bật toàn bộ thiết bị cùng một lúc, nhiều bộ nguồn và biến áp cùng khởi động có thể tạo ra dòng điện tức thời lớn.
Thay vì cấp nguồn đồng thời cho toàn bộ rack, CAF QS-108 thực hiện quá trình bật tuần tự từng kênh, với khoảng thời gian giữa các kênh là 1 giây.
Nhờ đó, quá trình khởi động hệ thống được tổ chức có trình tự hơn, hạn chế việc nhiều thiết bị cùng tạo tải tức thời lên nguồn điện tại một thời điểm.
2. 8 kênh nguồn được điều khiển độc lập theo trình tự
CAF QS-108 được trang bị:
8 ổ cắm nguồn Universal có điều khiển
Các thiết bị trong hệ thống có thể được phân bổ vào từng kênh nguồn khác nhau. Khi khởi động, QS-108 lần lượt cấp nguồn cho từng đầu ra theo trình tự thay vì đóng điện đồng thời cho cả 8 kênh.
Ví dụ trong một hệ thống âm thanh, có thể bố trí các thiết bị xử lý tín hiệu ở những kênh đầu và các ampli công suất ở những kênh sau. Cách tổ chức này giúp quá trình bật hệ thống trở nên khoa học và thuận tiện hơn cho người vận hành.
3. Relay Delay – tạo khoảng thời gian 1 giây giữa các kênh
Một trong những chức năng cốt lõi của CAF QS-108 là hệ thống Relay Delay bên trong.
Khoảng thời gian chuyển mạch giữa từng kênh được thiết lập ở mức:
1 giây/kênh
Như vậy, thay vì 8 thiết bị cùng khởi động tại một thời điểm, QS-108 phân bổ quá trình cấp nguồn thành từng bước liên tiếp.
Đây là nguyên lý đơn giản nhưng rất hữu ích đối với những hệ thống có nhiều thiết bị điện tử và ampli công suất lớn trong cùng một tủ rack.
4. Dòng điện đầu vào tối đa lên tới 60A
CAF QS-108 có thông số dòng điện đầu vào tối đa:
Maximum Input Current: 60A
Đây là mức thông số đáng chú ý đối với một thiết bị quản lý nguồn dành cho hệ thống âm thanh chuyên nghiệp.
Ngoài ra, mỗi kênh đầu ra có dòng điện tối đa công bố:
Maximum Output Current per Channel: 30A
Nhờ đó, QS-108 có thể được triển khai trong nhiều cấu hình hệ thống từ karaoke chuyên nghiệp đến rack thiết bị sân khấu, hội trường và hệ thống PA.
Lưu ý: giới hạn dòng của từng kênh không đồng nghĩa cả 8 kênh có thể đồng thời tải 30A. Khi thiết kế hệ thống cần tuân thủ giới hạn tổng của thiết bị, dây dẫn, đầu nối, CB và hệ thống điện cấp nguồn thực tế.
5. Hiển thị điện áp bằng đồng hồ kỹ thuật số
QS-108 được tích hợp Digital Voltmeter ngay trên thiết bị.
Người vận hành có thể quan sát điện áp nguồn trực tiếp tại rack thay vì phải sử dụng thiết bị đo rời cho việc kiểm tra cơ bản.
Đây là một tính năng đặc biệt hữu ích đối với hệ thống âm thanh sự kiện và sân khấu lưu động, nơi chất lượng nguồn điện tại mỗi địa điểm có thể khác nhau.
6. Hỗ trợ điều khiển từ xa
CAF QS-108 được trang bị Remote Control Function, giúp tăng tính linh hoạt trong quá trình vận hành hệ thống.
Đối với các rack thiết bị được đặt ở vị trí kỹ thuật riêng hoặc hệ thống có nhiều thiết bị, khả năng điều khiển từ xa giúp người vận hành quản lý quá trình cấp nguồn thuận tiện hơn.
7. Nguồn hoạt động 220V / 50–60Hz
CAF QS-108 hoạt động với nguồn:
220V / 50–60Hz
Thông số này phù hợp với hệ thống điện thông dụng tại Việt Nam và thuận tiện khi tích hợp QS-108 vào các rack âm thanh chuyên nghiệp.
Thiết bị sử dụng hệ thống nút nhấn dạng Straight Key, cho phép thao tác trực tiếp tại mặt máy một cách đơn giản.
8. Không chỉ dành cho karaoke
Mặc dù bộ quản lý nguồn thường được sử dụng nhiều trong hệ thống karaoke, phạm vi ứng dụng của CAF QS-108 rộng hơn đáng kể.
Thiết bị phù hợp với karaoke chuyên nghiệp, hội trường, sân khấu biểu diễn, nhà hát, phòng họp, club, hệ thống PA, rack âm thanh sự kiện, hệ thống âm thanh lắp đặt cố định và các tủ thiết bị AV chuyên nghiệp.
Đặc biệt với những hệ thống sử dụng nhiều ampli công suất, việc xây dựng một trình tự bật/tắt nguồn hợp lý nên được xem là một phần của thiết kế hệ thống chứ không chỉ là thao tác của người sử dụng.
10. Một thiết bị nhỏ nhưng giữ vai trò quan trọng trong cả hệ thống
Một hệ thống âm thanh chuyên nghiệp không chỉ được tạo nên từ những thiết bị trực tiếp phát ra âm thanh. Nguồn điện và cách quản lý nguồn cũng là một phần quan trọng ảnh hưởng đến khả năng vận hành của toàn bộ hệ thống.
CAF QS-108 giúp tập trung việc cấp nguồn cho các thiết bị về một hệ thống quản lý thống nhất, đồng thời thực hiện bật nguồn tuần tự 8 kênh với khoảng cách 1 giây, thay vì để nhiều thiết bị cùng khởi động tại một thời điểm.
Kết hợp với khả năng chịu dòng đầu vào tối đa 60A, đầu ra tối đa 30A/kênh, đồng hồ điện áp kỹ thuật số, điều khiển từ xa và cổng USB 5V cho đèn kỹ thuật, QS-108 là một bổ sung thiết thực cho những rack âm thanh được đầu tư bài bản.
CAF QS-108 – QUẢN LÝ NGUỒN KHOA HỌC, VẬN HÀNH HỆ THỐNG CHUYÊN NGHIỆP HƠN.
THÔNG SỐ KỸ THUẬT – CAF QS-108
| ENGLISH | TIẾNG VIỆT |
|---|---|
| Model: QS-108 Brand: CAF Device Type: Professional Power Sequencer / Power Management Unit Number of Controlled Outputs: 8 Channels Output Power Sockets: 8 × Controlled Universal Sockets, 2 x Uncontrolled Sockets Maximum Input Current: 60A Maximum Output Current per Channel: 30A Operating Voltage: AC 220V, 50–60Hz Power-On Sequencing: Sequential Channel Switching Switching Interval per Channel: 1 Second Switching System: Relay Delay Switch Button: Straight Key Voltage Display: Digital Voltmeter Remote Control Function: Yes Applications: Professional Audio, Karaoke, Stage, Auditorium, PA Systems and AV Equipment Racks |
Model: QS-108 Thương hiệu: CAF Loại thiết bị: Bộ quản lý và điều phối nguồn điện chuyên nghiệp Số kênh điều khiển: 8 kênh Ổ cắm đầu ra: 8 × ổ cắm Universal có điều khiển, 2 x ổ cắm không có điều khiển Dòng điện đầu vào tối đa: 60A Dòng điện đầu ra tối đa mỗi kênh: 30A Điện áp hoạt động: AC 220V, 50–60Hz Phương thức cấp nguồn: Bật nguồn tuần tự từng kênh Thời gian chuyển mạch giữa các kênh: 1 giây Hệ thống chuyển mạch: Relay Delay Kiểu nút điều khiển: Straight Key Hiển thị điện áp: Đồng hồ điện áp kỹ thuật số Chức năng điều khiển từ xa: Có Ứng dụng: Hệ thống âm thanh chuyên nghiệp, karaoke, sân khấu, hội trường, PA và tủ rack thiết bị AV |
-----------
