ST M485 – BỘ XỬ LÝ TÍN HIỆU ÂM THANH DSP 4 INPUT – 8 OUTPUT, GIẢI PHÁP ĐIỀU KHIỂN HỆ THỐNG CHUYÊN NGHIỆP CHO SỰ KIỆN VỪA VÀ NHỎ
 Trong các hệ thống âm thanh biểu diễn hiện đại, chất lượng âm thanh không chỉ phụ thuộc vào loa và cục đẩy công suất mà còn được quyết định bởi khả năng xử lý, phân chia và kiểm soát tín hiệu. Một hệ thống loa tốt cần được căn chỉnh chính xác để phát huy hiệu suất, bảo vệ thiết bị và mang đến chất lượng âm thanh ổn định trong từng chương trình.

ST M485 là bộ xử lý tín hiệu âm thanh kỹ thuật số DSP chuyên nghiệp với cấu hình 4 ngõ vào (Input) và 8 ngõ ra (Output), được phát triển dành cho các hệ thống âm thanh sân khấu, sự kiện, hội trường, nhà hàng, phòng biểu diễn và các đơn vị cho thuê thiết bị âm thanh quy mô vừa và nhỏ.

Sở hữu hệ thống EQ tham số 15 băng tần, bộ phân tần Crossover chuyên nghiệp, Compressor RMS, Noise Gate, điều chỉnh Gain, đảo cực tín hiệu, 8 bộ nhớ Preset và khả năng điều khiển trực tiếp hoặc bằng phần mềm máy tính, ST M485 mang đến giải pháp quản lý hệ thống loa linh hoạt, dễ sử dụng và phù hợp với nhu cầu thực tế của các kỹ thuật viên âm thanh.

Đặc biệt, với khả năng quản lý 8 ngõ ra độc lập, ST M485 cho phép xây dựng nhiều cấu hình hệ thống khác nhau chỉ với một bộ xử lý trung tâm.

1. Cấu hình 4 Input – 8 Output: Linh hoạt cho nhiều hệ thống âm thanh

Điểm nổi bật đầu tiên của ST M485 chính là cấu hình 4 đường tín hiệu đầu vào và 8 đường tín hiệu đầu ra.

Với 4 ngõ vào, thiết bị có thể tiếp nhận tín hiệu từ mixer hoặc những nguồn âm thanh khác nhau tùy theo phương án thiết kế.

Trong khi đó, 8 ngõ ra cho phép kỹ thuật viên phân chia và quản lý tín hiệu đến nhiều nhóm loa hoặc amplifier riêng biệt.

Đối với các hệ thống sự kiện vừa và nhỏ, đây là cấu hình rất thực tế, có thể đáp ứng nhiều nhu cầu triển khai:

• Hệ thống âm thanh Stereo kết hợp loa siêu trầm.

• Hệ thống loa Full-range kết hợp Subwoofer và loa Delay.

• Hệ thống Line Array quy mô nhỏ.

• Hệ thống âm thanh sân khấu kết hợp loa Monitor.

• Hệ thống âm thanh hội trường chia nhiều vùng loa.

• Hệ thống âm thanh biểu diễn sử dụng nhiều nhóm amplifier.

Thay vì sử dụng nhiều thiết bị xử lý riêng lẻ, kỹ thuật viên có thể tập trung quản lý hệ thống thông qua một bộ DSP ST M485, giúp tối ưu không gian tủ rack và đơn giản hóa công tác vận hành.

2. EQ tham số 15 băng tần – Căn chỉnh âm thanh chính xác

ST M485 được trang bị hệ thống 15-Band Full Parametric EQ, cho phép điều chỉnh ba tham số quan trọng trên từng băng tần:

Frequency – Tần số

Gain – Mức tăng hoặc giảm tín hiệu

Q – Độ rộng của dải tần tác động

Đây là công cụ quan trọng giúp kỹ thuật viên hiệu chỉnh đáp tuyến tần số của hệ thống loa.

Trong thực tế, mỗi không gian biểu diễn đều có đặc tính âm học khác nhau. Hội trường kín, sân khấu ngoài trời, nhà hàng hay phòng biểu diễn đều có những vấn đề riêng liên quan đến sự phản xạ âm thanh và phân bố năng lượng theo tần số.

Với hệ thống EQ tham số, kỹ thuật viên có thể điều chỉnh những vùng tần số cần thiết, hạn chế các đỉnh cộng hưởng hoặc cân bằng đáp tuyến giữa những nhóm loa.

Đặc biệt, khả năng điều chỉnh Q cho phép tác động chính xác vào vùng tần số mong muốn, hạn chế ảnh hưởng không cần thiết đến các dải tần lân cận.

Nhờ đó, ST M485 trở thành công cụ hữu ích trong quá trình căn chỉnh hệ thống âm thanh chuyên nghiệp.

3. Bộ phân tần Crossover chuyên nghiệp – Bessel, Butterworth và Linkwitz-Riley

Một trong những chức năng quan trọng nhất của bộ xử lý DSP là phân chia tín hiệu âm thanh đến đúng dải tần hoạt động của từng nhóm loa.

ST M485 hỗ trợ các họ bộ lọc phân tần chuyên nghiệp:

Bessel

Butterworth

Linkwitz-Riley

Mỗi loại bộ lọc có đặc tính đáp tuyến biên độ và pha khác nhau, cho phép kỹ thuật viên lựa chọn giải pháp phù hợp với từng cấu hình hệ thống.

Ví dụ, trong một hệ thống âm thanh sử dụng loa Full-range và Subwoofer, DSP sẽ thực hiện nhiệm vụ phân chia dải tần thấp cho loa siêu trầm và dải tần còn lại cho loa chính.

Việc thiết lập crossover phù hợp giúp các nhóm loa hoạt động đúng phạm vi thiết kế, hạn chế chồng lấn tần số không cần thiết và tạo điều kiện thuận lợi cho việc căn chỉnh sự phối hợp giữa các nguồn âm.

Đây là chức năng đặc biệt quan trọng khi ST M485 được sử dụng cho hệ thống Line Array hoặc các bộ loa sân khấu chuyên nghiệp.

4. Compressor RMS – Hỗ trợ bảo vệ amplifier và hệ thống loa

ST M485 tích hợp chức năng RMS Compression, hỗ trợ kiểm soát mức tín hiệu đưa đến hệ thống khuếch đại và loa.

Trong các chương trình biểu diễn, tín hiệu âm thanh thường có độ động lớn. Những đoạn nhạc mạnh, tiếng trống hoặc các tín hiệu đầu vào tăng đột ngột có thể khiến hệ thống hoạt động ở mức cao hơn dự kiến.

Bộ Compressor cho phép kỹ thuật viên điều chỉnh những thông số quan trọng như:

Threshold: Ngưỡng bắt đầu nén tín hiệu.

Ratio: Tỷ lệ nén khi tín hiệu vượt ngưỡng.

Attack: Thời gian bộ nén bắt đầu tác động.

Release: Thời gian bộ nén giảm tác động khi tín hiệu trở về dưới ngưỡng.

Việc thiết lập phù hợp giúp kiểm soát mức tín hiệu, hạn chế tình trạng quá tải và hỗ trợ bảo vệ hệ thống.

Đặc biệt, chức năng nén RMS hữu ích trong việc quản lý mức năng lượng tín hiệu theo thời gian, góp phần hạn chế nguy cơ quá tải nhiệt đối với loa khi được cấu hình theo đúng khả năng chịu công suất của thiết bị.

Tuy nhiên, hiệu quả bảo vệ còn phụ thuộc vào công suất amplifier, thông số củ loa và cách thiết lập DSP của kỹ thuật viên.

5. Noise Gate – Hạn chế nhiễu nền không mong muốn

ST M485 được trang bị chức năng Noise Gate với dải ngưỡng điều chỉnh:

-79dB đến -30dB

Noise Gate có nhiệm vụ giảm hoặc ngắt tín hiệu khi mức tín hiệu đầu vào thấp hơn ngưỡng được thiết lập.

Trong các hệ thống âm thanh sân khấu, chức năng này có thể giúp hạn chế những thành phần nhiễu nền không mong muốn trong các khoảng thời gian không có tín hiệu hữu ích.

Khi được cấu hình hợp lý, Noise Gate góp phần tạo nên hệ thống âm thanh gọn gàng và sạch hơn.

Tuy nhiên, kỹ thuật viên cần lựa chọn ngưỡng phù hợp để tránh làm mất những chi tiết âm thanh nhỏ hoặc ảnh hưởng đến phần đầu và cuối của tín hiệu.

6. Điều chỉnh Gain chính xác với bước 0,1dB

ST M485 cho phép điều chỉnh Gain trong phạm vi:

-48dB đến +15dB

Bước điều chỉnh: 0,1dB

Khả năng điều chỉnh với độ phân giải nhỏ giúp kỹ thuật viên cân bằng mức tín hiệu giữa các nhóm loa một cách chính xác.

Trong một hệ thống âm thanh có nhiều ngõ ra, việc cân bằng Gain rất quan trọng để bảo đảm các nhóm loa phối hợp đúng theo phương án thiết kế.

Ví dụ, kỹ thuật viên có thể điều chỉnh mức tín hiệu riêng cho loa chính, loa siêu trầm, loa monitor hoặc loa delay mà không cần thay đổi mức tổng của toàn bộ hệ thống.

Đây là một trong những tính năng thiết thực đối với các đơn vị tổ chức sự kiện thường xuyên thay đổi cấu hình loa theo từng chương trình.

7. Điều chỉnh cực tính 0°/180° – Hỗ trợ căn chỉnh hệ thống loa

ST M485 hỗ trợ lựa chọn cực tính tín hiệu:

0° hoặc 180°

Chức năng này cho phép đảo cực tín hiệu đầu ra khi cần thiết.

Trong các hệ thống sử dụng nhiều nguồn âm, đặc biệt là sự kết hợp giữa loa Full-range và Subwoofer, việc kiểm tra cực tính là một bước quan trọng trong quá trình căn chỉnh.

Kỹ thuật viên có thể sử dụng chức năng đảo cực để đánh giá sự tương tác giữa các nhóm loa và lựa chọn cấu hình phù hợp.

Cần lưu ý rằng đảo cực 180° không thay thế hoàn toàn việc căn chỉnh pha bằng delay hoặc các công cụ đo kiểm chuyên dụng.

8. Liên kết nhiều kênh – Thiết lập nhanh và đồng bộ

ST M485 hỗ trợ Multi-Channel Linkage, cho phép liên kết nhiều kênh trong quá trình cấu hình.

Đối với các hệ thống âm thanh Stereo hoặc những nhóm loa sử dụng chung cấu hình xử lý, chức năng này giúp tiết kiệm đáng kể thời gian.

Thay vì phải nhập lại cùng một bộ thông số cho từng kênh, kỹ thuật viên có thể sử dụng khả năng liên kết để quản lý các thông số liên quan một cách thuận tiện hơn.

Đây là tính năng hữu ích trong môi trường cho thuê âm thanh, nơi việc thiết lập nhanh và hạn chế sai sót luôn được ưu tiên.

9. Điều khiển trực tiếp hoặc thông qua phần mềm máy tính

ST M485 hỗ trợ hai phương thức vận hành:

Local Control – Điều khiển trực tiếp trên thiết bị

PC Software Control – Điều khiển thông qua phần mềm máy tính

Tại mặt trước, thiết bị được trang bị màn hình hiển thị, các phím chức năng và núm xoay điều khiển, cho phép kỹ thuật viên truy cập các thông số cần thiết.

Khi cần cấu hình hệ thống chi tiết hơn, kỹ thuật viên có thể sử dụng phần mềm điều khiển trên máy tính tương thích.

Việc kết hợp hai phương thức điều khiển giúp ST M485 thuận tiện trong cả quá trình lắp đặt ban đầu và vận hành thường ngày.

Đặc biệt đối với những hệ thống được lắp đặt cố định trong tủ rack, khả năng cấu hình bằng phần mềm là một lợi thế đáng kể.

10. Lưu trữ 8 Preset – Chuyển đổi nhanh cấu hình âm thanh

ST M485 được trang bị 8 bộ nhớ Preset, cho phép lưu và gọi lại các cấu hình xử lý.

Đây là chức năng rất hữu ích đối với những đơn vị cho thuê âm thanh hoặc tổ chức sự kiện.

Ví dụ, một đơn vị có thể chuẩn bị các cấu hình khác nhau cho:

Preset 1: Hệ thống Stereo Full-range.

Preset 2: Hệ thống Stereo kết hợp Subwoofer.

Preset 3: Hệ thống Line Array quy mô nhỏ.

Preset 4: Hệ thống hội trường kết hợp loa Delay.

Các cấu hình trên chỉ là ví dụ về cách tổ chức bộ nhớ, có thể được tùy chỉnh theo nhu cầu sử dụng thực tế.

Nhờ khả năng lưu Preset, kỹ thuật viên có thể giảm thời gian cấu hình lại hệ thống khi chuyển đổi giữa những chương trình có cấu hình loa tương tự nhau.

11. Khóa thông số – Hạn chế thay đổi ngoài ý muốn

Trong các hệ thống âm thanh chuyên nghiệp, việc thay đổi sai thông số DSP có thể ảnh hưởng trực tiếp đến chất lượng âm thanh và độ an toàn của hệ thống loa.

ST M485 hỗ trợ chức năng Parameter Lock, giúp hạn chế những thay đổi không mong muốn đối với cấu hình đã thiết lập.

Đây là tính năng đặc biệt phù hợp với các hệ thống âm thanh hội trường, nhà hàng, nhà thờ và công trình lắp đặt cố định.

Sau khi kỹ thuật viên hoàn thành căn chỉnh, chức năng khóa thông số giúp duy trì cấu hình vận hành đã được thiết lập.

12. Hai cổng RS485 – Hỗ trợ kết nối và điều khiển tập trung

ST M485 được trang bị 2 cổng RS485, hỗ trợ kết nối nối tầng và các phương án điều khiển tập trung tương thích.

Đây là một ưu điểm đáng chú ý khi thiết bị được triển khai trong những hệ thống cần quản lý nhiều bộ xử lý.

Thông qua kiến trúc kết nối phù hợp, kỹ thuật viên có thể xây dựng phương án điều khiển và quản lý hệ thống thuận tiện hơn.

Đối với các công trình lắp đặt cố định, khả năng kết nối RS485 góp phần mở rộng tính linh hoạt trong thiết kế hệ thống điều khiển.

13. Thiết kế chuyên nghiệp – Dễ dàng lắp đặt trong tủ rack

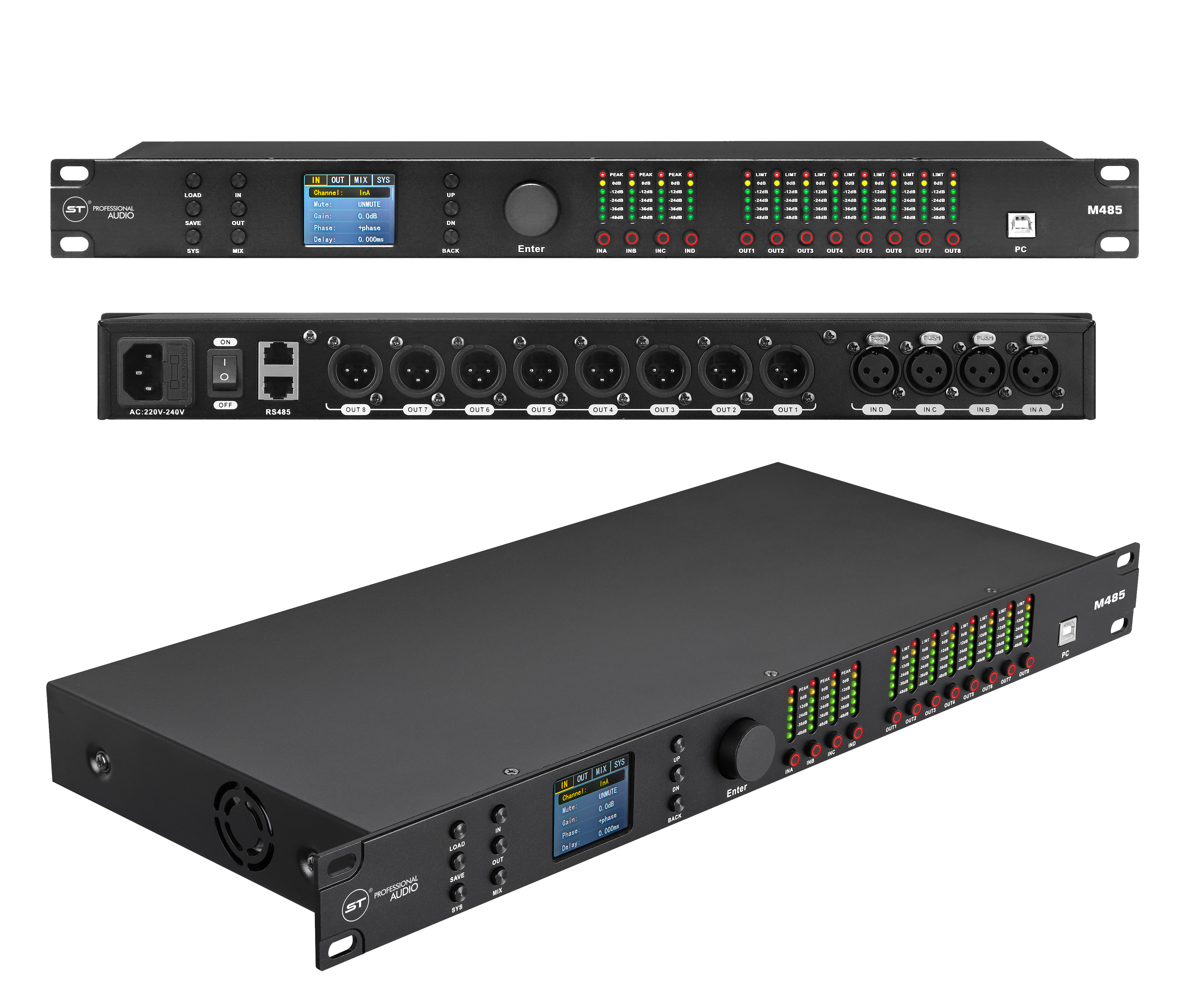

ST M485 sở hữu thiết kế dạng rack chuyên nghiệp với mặt trước bố trí khoa học.

Các thành phần nổi bật bao gồm:

• Màn hình hiển thị thông số.

• Núm xoay điều khiển trung tâm.

• Các phím chức năng.

• Hệ thống đèn LED hiển thị mức tín hiệu.

• Các vị trí điều khiển và giám sát kênh.

Thiết kế này giúp kỹ thuật viên thuận tiện theo dõi trạng thái hoạt động của hệ thống trong quá trình biểu diễn.

Với cấu hình 4 Input – 8 Output, ST M485 phù hợp để tích hợp trong các bộ rack âm thanh chuyên nghiệp, kết hợp cùng mixer, amplifier và hệ thống phân phối tín hiệu.

14. Giải pháp DSP lý tưởng cho các sự kiện vừa và nhỏ

Không phải mọi chương trình đều cần đến những hệ thống DSP phức tạp hoặc có số lượng kênh quá lớn.

Đối với các công ty cho thuê âm thanh vừa và nhỏ, một bộ xử lý có đầy đủ những tính năng cần thiết, số lượng ngõ ra linh hoạt và khả năng thao tác thuận tiện thường là giải pháp phù hợp hơn.

ST M485 được phát triển theo định hướng đó.

Thiết bị cung cấp các chức năng quan trọng như EQ, crossover, compressor, noise gate, gain, đảo cực, lưu Preset và điều khiển bằng phần mềm trong một hệ thống thống nhất.

Với 8 ngõ ra, kỹ thuật viên có thể tổ chức các cấu hình loa khác nhau mà vẫn giữ được sự chủ động trong quá trình căn chỉnh.

Đây là giải pháp đáng cân nhắc cho các đơn vị tổ chức sự kiện, công ty cho thuê thiết bị âm thanh, hệ thống hội trường và các công trình lắp đặt quy mô vừa và nhỏ.

15. ST M485 – Kiểm soát chính xác, vận hành linh hoạt, âm thanh chuyên nghiệp

ST M485 không chỉ là thiết bị phân chia tín hiệu mà còn đóng vai trò trung tâm trong quá trình xử lý và quản lý hệ thống loa.

Với 4 Input – 8 Output, EQ tham số 15 băng tần, bộ lọc Bessel/Butterworth/Linkwitz-Riley, RMS Compressor, Noise Gate, 8 Preset, điều khiển PC và kết nối RS485, thiết bị cung cấp nền tảng xử lý phù hợp cho nhiều cấu hình âm thanh chuyên nghiệp.

Đặc biệt, ST M485 đáp ứng tốt định hướng sử dụng của các hệ thống âm thanh sự kiện vừa và nhỏ: đầy đủ tính năng cần thiết, linh hoạt khi phối ghép và thuận tiện cho kỹ thuật viên trong quá trình vận hành.

ST M485 – XỬ LÝ CHÍNH XÁC, KIỂM SOÁT LINH HOẠT, TỐI ƯU HIỆU SUẤT HỆ THỐNG ÂM THANH.

ST PROFESSIONAL AUDIO – GIẢI PHÁP XỬ LÝ TÍN HIỆU CHUYÊN NGHIỆP ĐƯỢC PHÂN PHỐI BỞI AV VIỆT NAM.

Liên hệ Công ty Cổ phần Đầu tư AV Việt Nam để được tư vấn lựa chọn bộ xử lý DSP ST, cấu hình hệ thống loa, cục đẩy công suất và giải pháp âm thanh phù hợp với nhu cầu sử dụng.

THÔNG SỐ KỸ THUẬT – ST M485

Bảng song ngữ, một bên tiếng Anh và một bên tiếng Việt, mỗi thông số một dòng để thuận tiện sao chép lên website.
