Ứng dụng thực tế và thông số kỹ thuật cáp tín hiệu chống nhiễu CAF model AV-1012B

1. Ứng dụng thực tế của CAF AV-1012BCáp tín hiệu CAF AV-1012B được thiết kế chuyên dụng cho các hệ thống điện nhẹ (ELV), hệ thống an ninh và truyền dẫn âm thanh thương mại. Nhờ lớp chống nhiễu 100% bằng lá nhôm cùng tiêu chuẩn chống cháy cao cấp, dây được ứng dụng rộng rãi trong các hạng mục sau:

• Hệ thống âm thanh thông báo và nhạc nền (PA/Sound Systems): Kết nối loa thông báo tòa nhà, loa hành lang, hệ thống âm thanh trường học hoặc trung tâm thương mại. Lõi 18 AWG giúp truyền công suất âm thanh tốt mà không bị suy hao.
• Hệ thống liên lạc nội bộ (Intercom Systems): Truyền tải âm thanh đàm thoại hai chiều rõ nét, không lẫn tạp âm.
• Hệ thống báo cháy và an ninh (Fire Alarm & Security): Kết nối đầu báo khói, đầu báo nhiệt, nút nhấn khẩn cấp hoặc hệ thống kiểm soát ra vào (Access Control) nhờ đạt chứng nhận tiêu chuẩn chống cháy khắt khe.
• Hệ thống điều khiển công nghiệp nhẹ: Truyền tín hiệu analog có điện áp thấp giữa các bộ điều khiển, cảm biến hoặc rơ-le trong môi trường có nhiễu sóng cao tần.

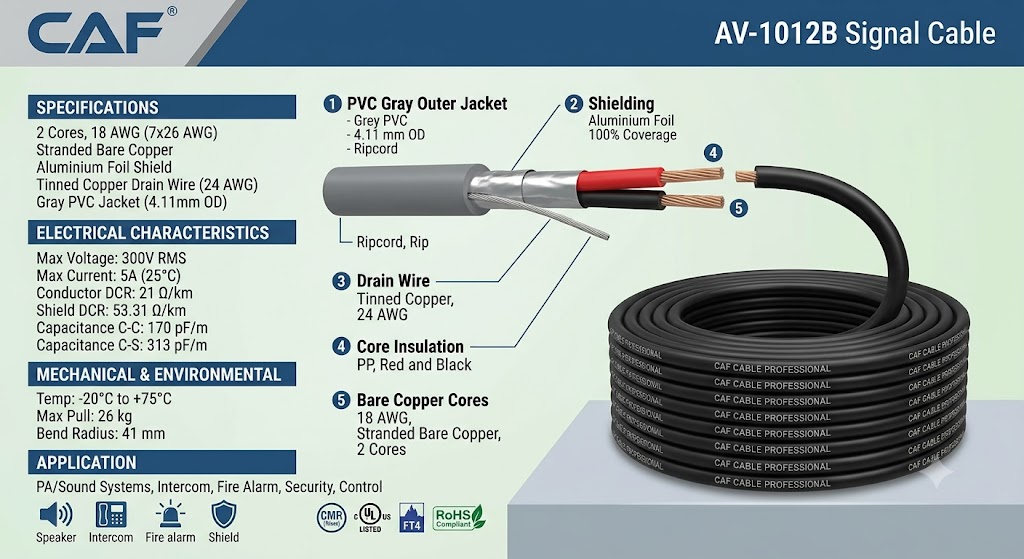

2. Thông số kỹ thuật chi tiết của CAF AV-1012B

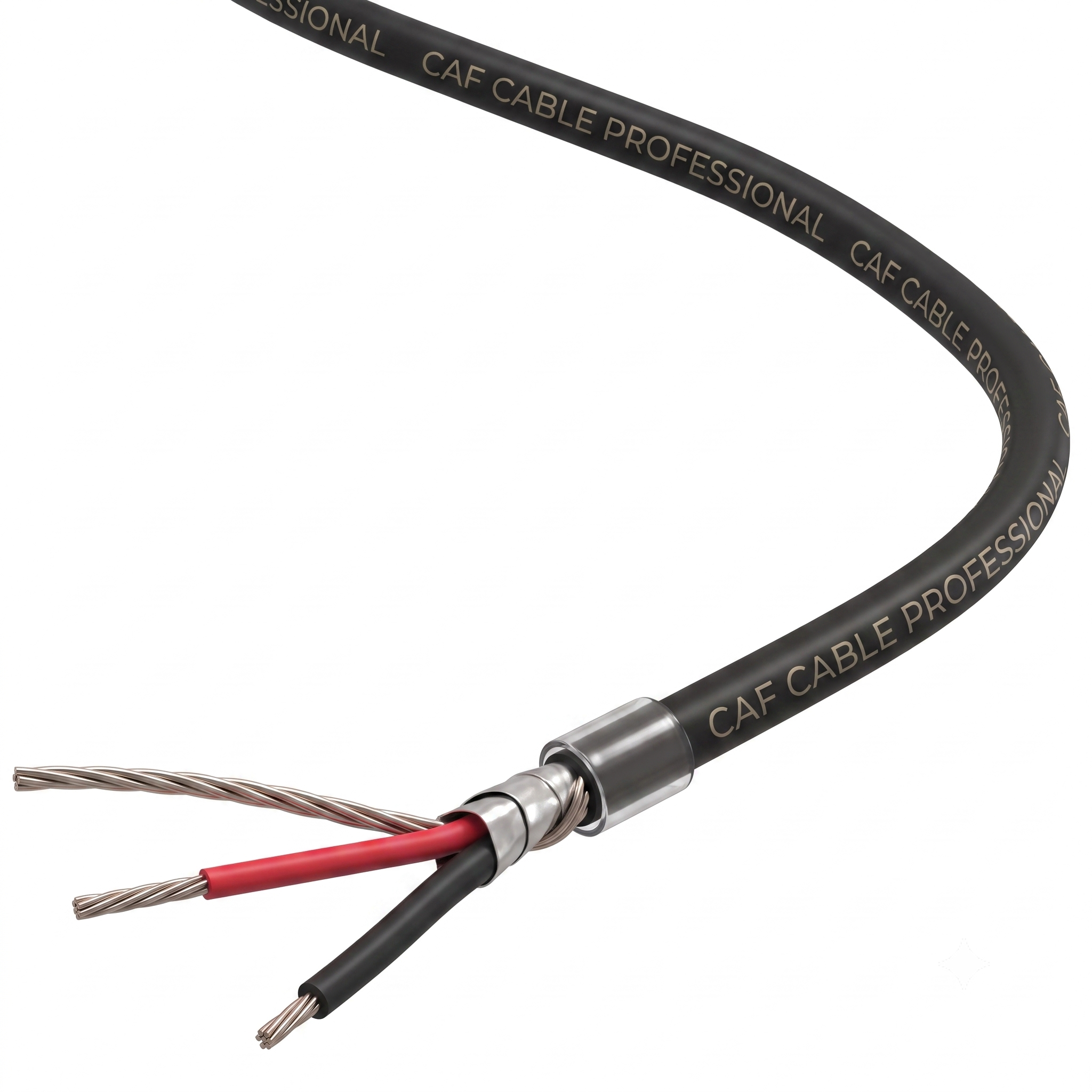

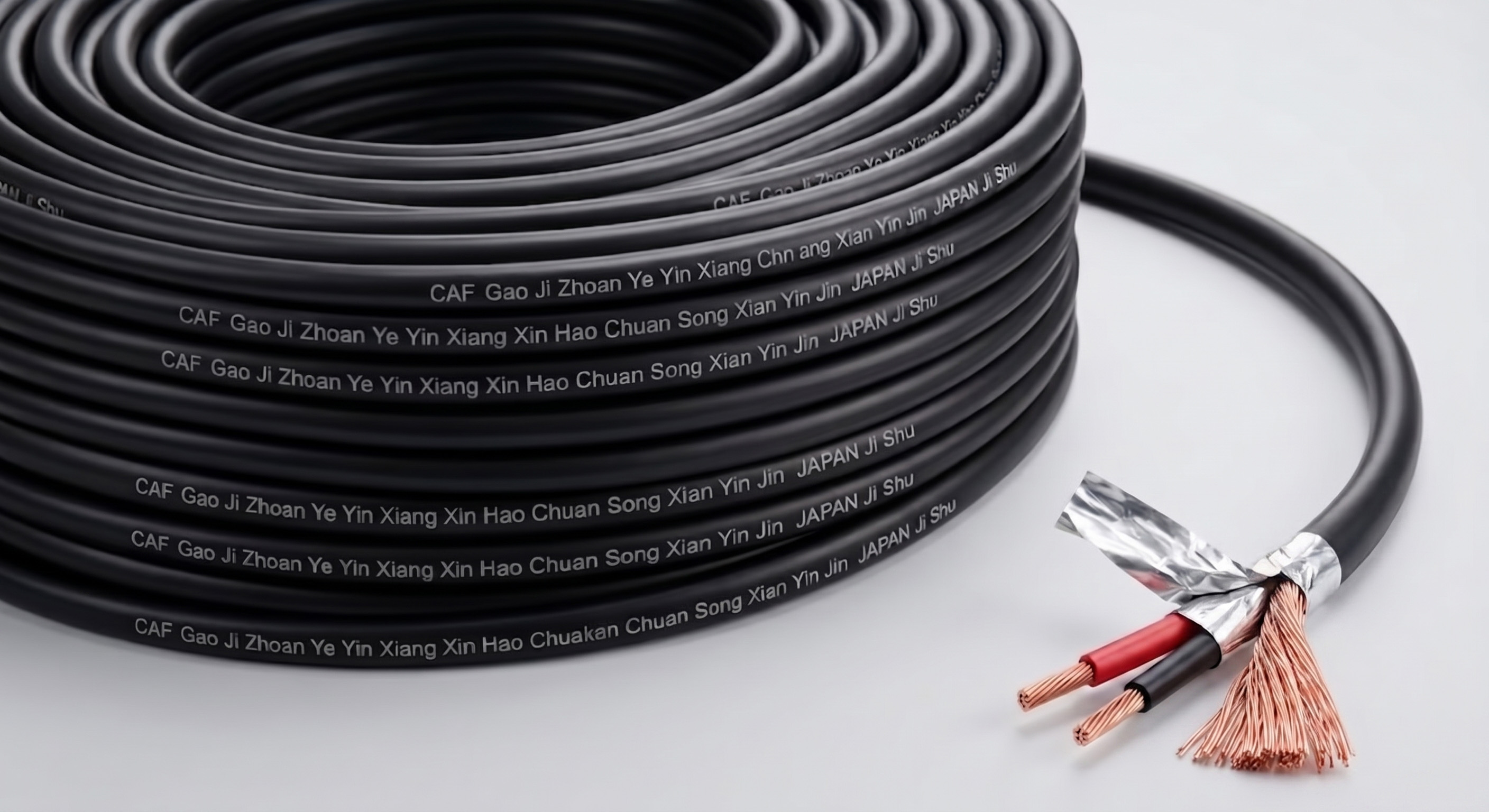

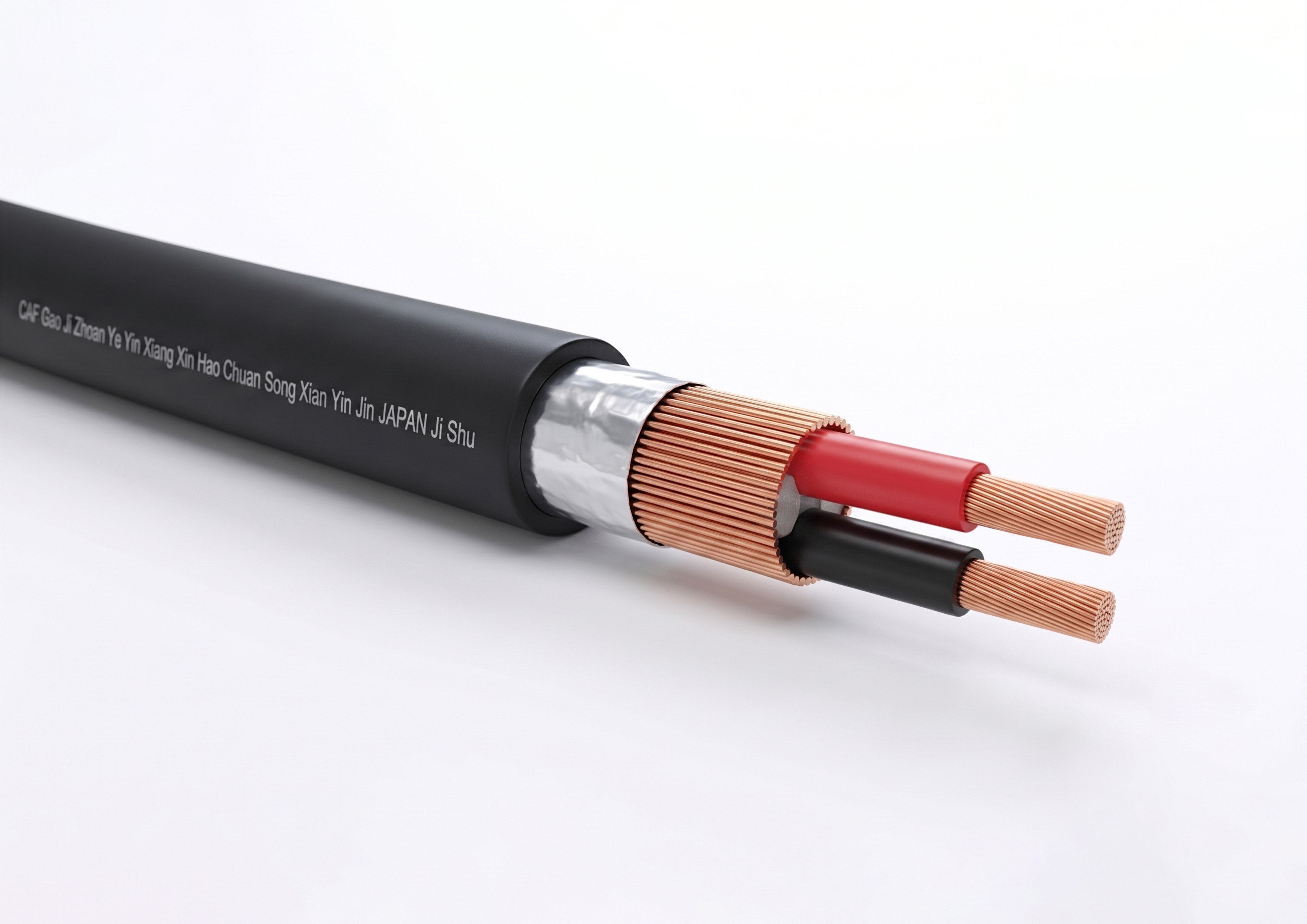

Cấu trúc vật lý:

• Số lõi (Conductors): 2 lõi (được mã hóa màu Đỏ và Đen để dễ phân biệt âm/dương).
• Cỡ lõi (Conductor Size): 18 AWG.
• Cấu tạo lõi (Stranding): Lõi bện gồm nhiều sợi nhỏ xoắn lại (cỡ 7x26 AWG), chất liệu Đồng trần nguyên chất (Bare Copper) cho khả năng truyền dẫn tín hiệu vượt trội và uốn dẻo linh hoạt.
• Lớp cách điện (Insulation): Nhựa Polypropylene (PP) siêu bền giúp giảm điện dung giữa các lõi dây.
• Lớp chống nhiễu (Shielding): Công nghệ bọc chống nhiễu toàn phần (lá nhôm bọc màng Polyester) độ che phủ 100%. Đi kèm 1 dây tiếp địa (Drain wire) cỡ 24 AWG bằng đồng mạ thiếc (Tinned Copper) giúp dẫn dòng nhiễu xuống đất hiệu quả.
• Vỏ ngoài (Outer Jacket): Nhựa PVC màu đen, dễ bóc vỏ khi thi công.
• Đường kính tổng vỏ ngoài (Outer Diameter): 4.0 mm, cực kỳ nhỏ gọn và dễ đi dây.

Đặc tính điện học:

• Định mức điện áp (Voltage Rating): tối đa 300V RMS.
• Dòng điện tối đa (Max Current): 5 Amps mỗi lõi ở nhiệt độ 25 độ C.
• Điện trở kháng lõi (Conductor DCR): 6.5 Ohm/1000 ft (tương đương khoảng 21 Ohm/km).
• Điện trở kháng lớp chống nhiễu (Outer Shield DCR): 16.25 Ohm/1000 ft (tương đương khoảng 53.31 Ohm/km).
• Điện dung lõi - lõi (Nom. Capacitance Cond-to-Cond): 53 pF/ft (tương đương khoảng 170 pF/m).
• Điện dung lõi - giáp chống nhiễu (Nom. Capacitance Cond-to-Shield): 95.5 pF/ft (tương đương khoảng 313 pF/m).

Thông số cơ học và Môi trường:

• Nhiệt độ hoạt động: -20 độ C đến +75 độ C.
• Lực kéo tối đa (Max Pulling Tension): 26 kg (58 lbs).
• Bán kính uốn cong tối thiểu (Min Bend Radius): 41 mm (1.6 inch).
• Môi trường sử dụng: Chuyên dụng đi dây trong nhà (Indoor). Không khuyến khích kéo dây ngoài trời hay chôn trực tiếp dưới đất nếu không có ống bảo vệ.

Tiêu chuẩn và Chứng chỉ an toàn:

• Tiêu chuẩn chống cháy: Đạt chuẩn CMR (Riser) và FPLR, cho phép đi dây trục đứng tòa nhà giữa các tầng mà không sợ cháy lan dọc trục.
• Chứng chỉ môi trường: Đạt tiêu chuẩn RoHS (không chứa chất độc hại gây ảnh hưởng sức khỏe môi trường).

-----------
